「消防布置」如何布置消防?(喷淋/烟感/挡烟排烟/消火栓/疏散指示)

(本文cc整理,来源于网络,向原作者致谢!)

消防规范咱室内设计师都得熟知,毕竟安全最重要。

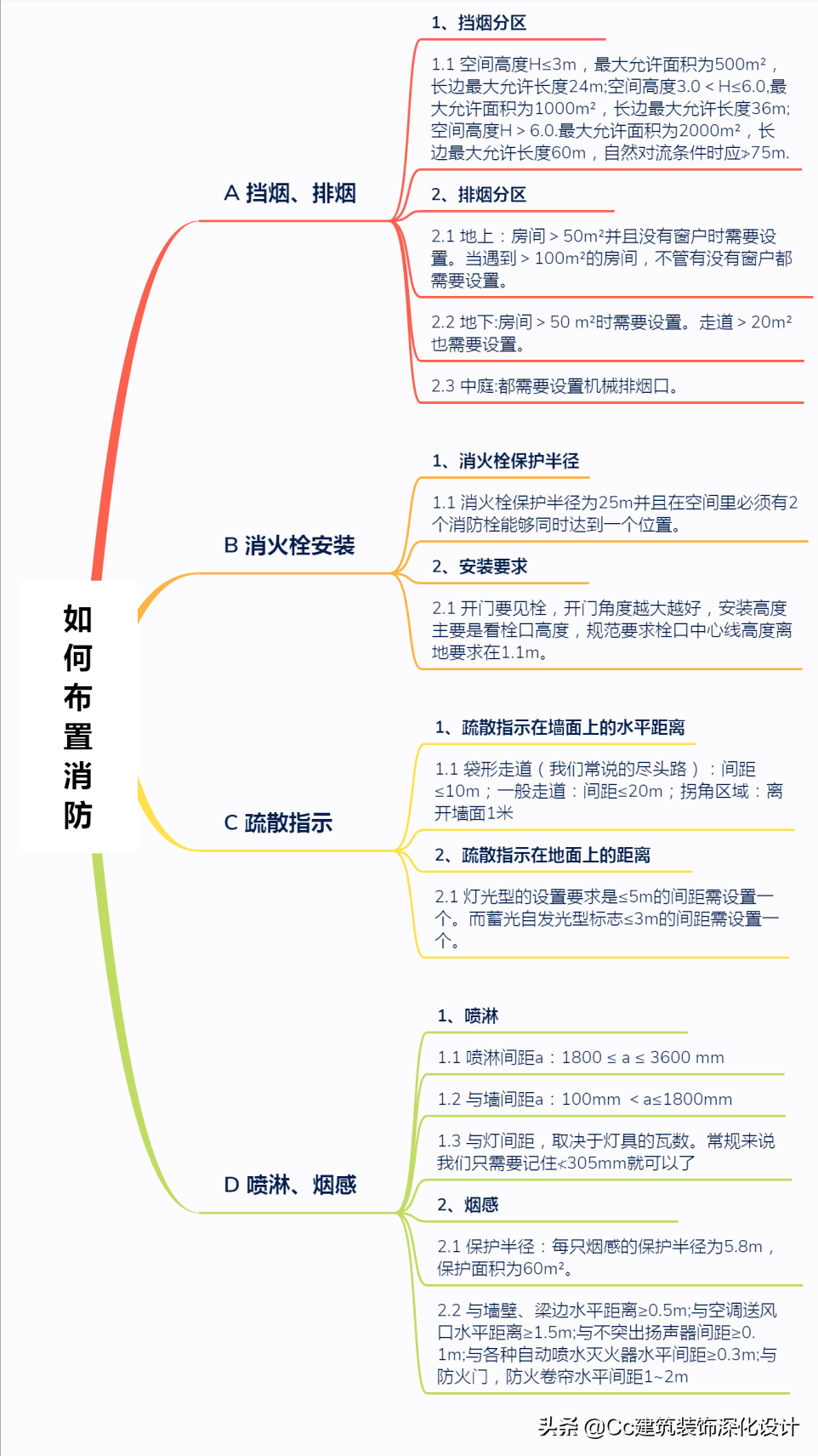

主要讲以下方面:

1、喷淋、烟感该怎么设计;2、挡烟排烟该怎么分区;3、消火栓安装有什么要求;4、疏散指示有什么布置要求。

「消防」如何布置消防(内容有调整看最新一篇)

消防系统的构成

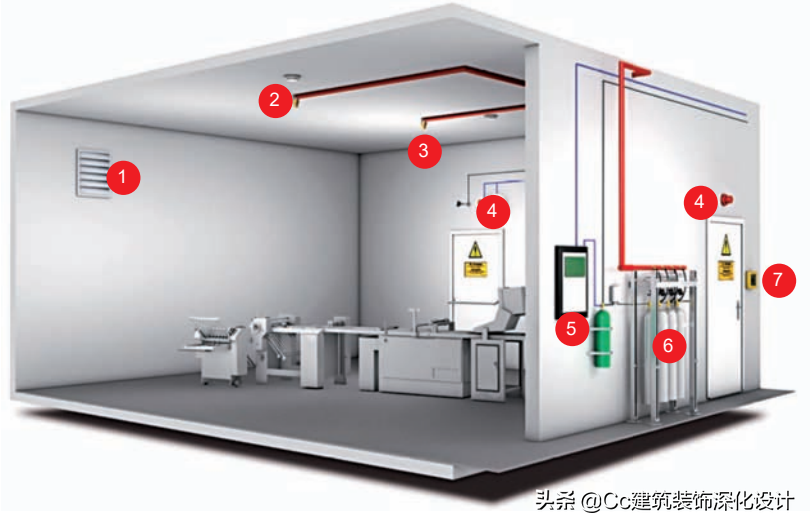

一个完整的消防系统可以分为3个板块:火灾自动报警系统、灭火系统、避难诱导系统。

「消防」如何布置消防(内容有调整看最新一篇)

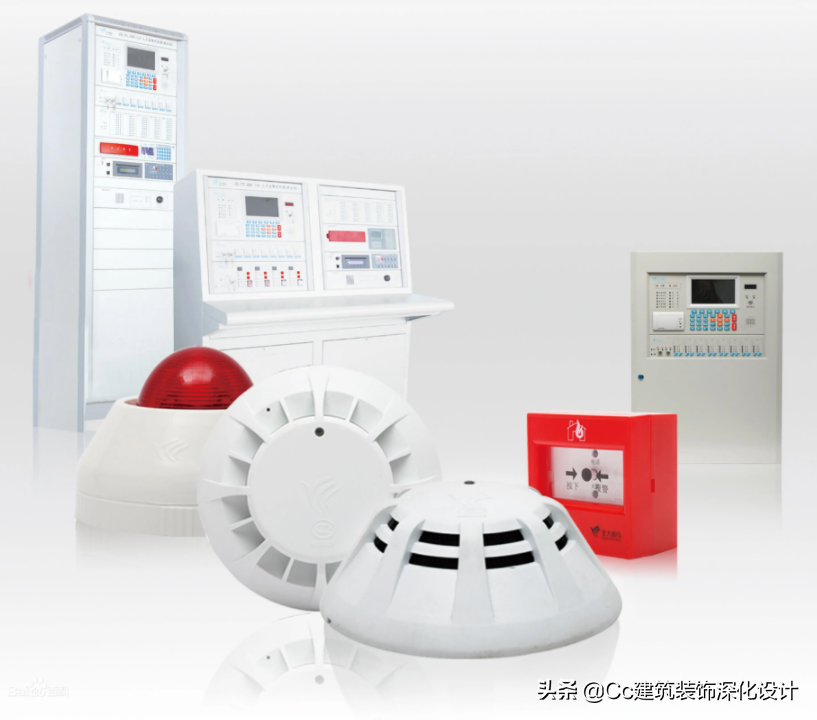

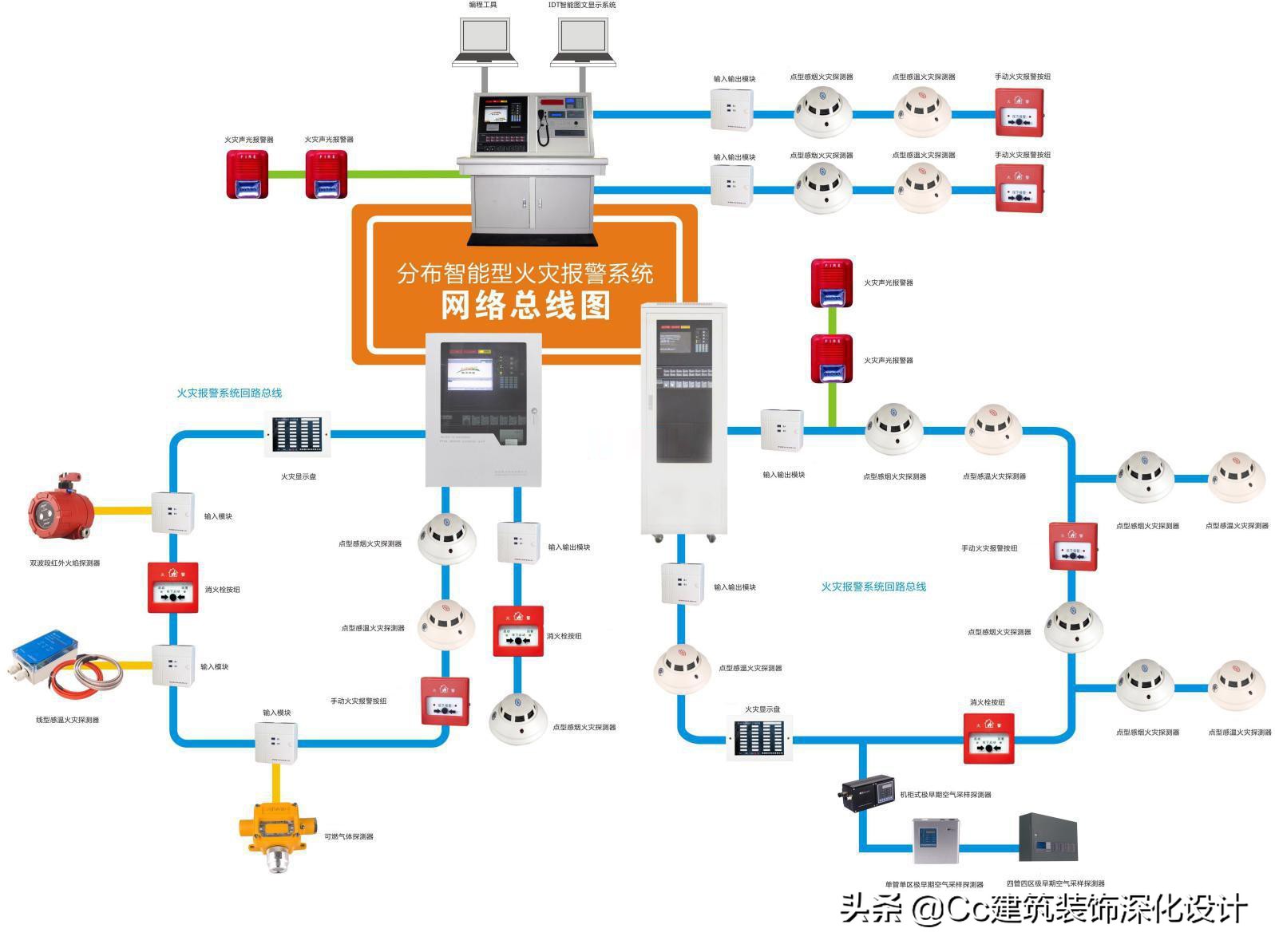

火灾自动报警系统是指通过火灾探测器探测到了火灾发生后,再通过自动报警设备通知建筑内的人群疏散,并启动消防自动灭火系统的消防系统板块。常见的火灾探测器和自动报警设备如上图所示。

「消防」如何布置消防(内容有调整看最新一篇)

灭火系统是指火灾发生后,扑灭和阻挡火势蔓延的消防系统,它可以分为直接灭火系统和辅助灭火系统。在建筑空间内,这两种灭火系统都是同时存在的。

直接灭火系统包含消火栓、喷淋、水炮等设备辅助灭火系统包含防火隔墙、防火卷帘、挡烟垂壁等辅助灭火的构造。避难诱导系统是指当火灾发生后,能指导人们逃离火场的消防系统,主要包括应急照明、疏散指示等设备。

自动灭火的过程

当发生火灾时,自动报警系统通过火灾探测器“看见”了火源,然后通过自动报警系统“喊”出来,并马上“通知”消防联动系统。一方面,“叫喊声”被人们听见后,人们会立刻做出反应,按照避难诱导系统的指示疏散;另一方面,消防联动系统会“命令”所有灭火设备以及防火措施行动起来,完成打开消防排烟、关闭电梯、启动避难诱导系统、启动水泵、打开喷淋等一系列灭火动作。

灭火的方式分为液体灭火和气体灭火。液体灭火指的是直接用水扑灭火源,但在一些存有大量布料、纸张等材料的空间,应尽量采用气体灭火(如二氧化碳、混合气体等),因为用液体灭火会造成对火源物体的二次破坏,且容易发生触电事故。

消防报审流程

「消防」如何布置消防(内容有调整看最新一篇)

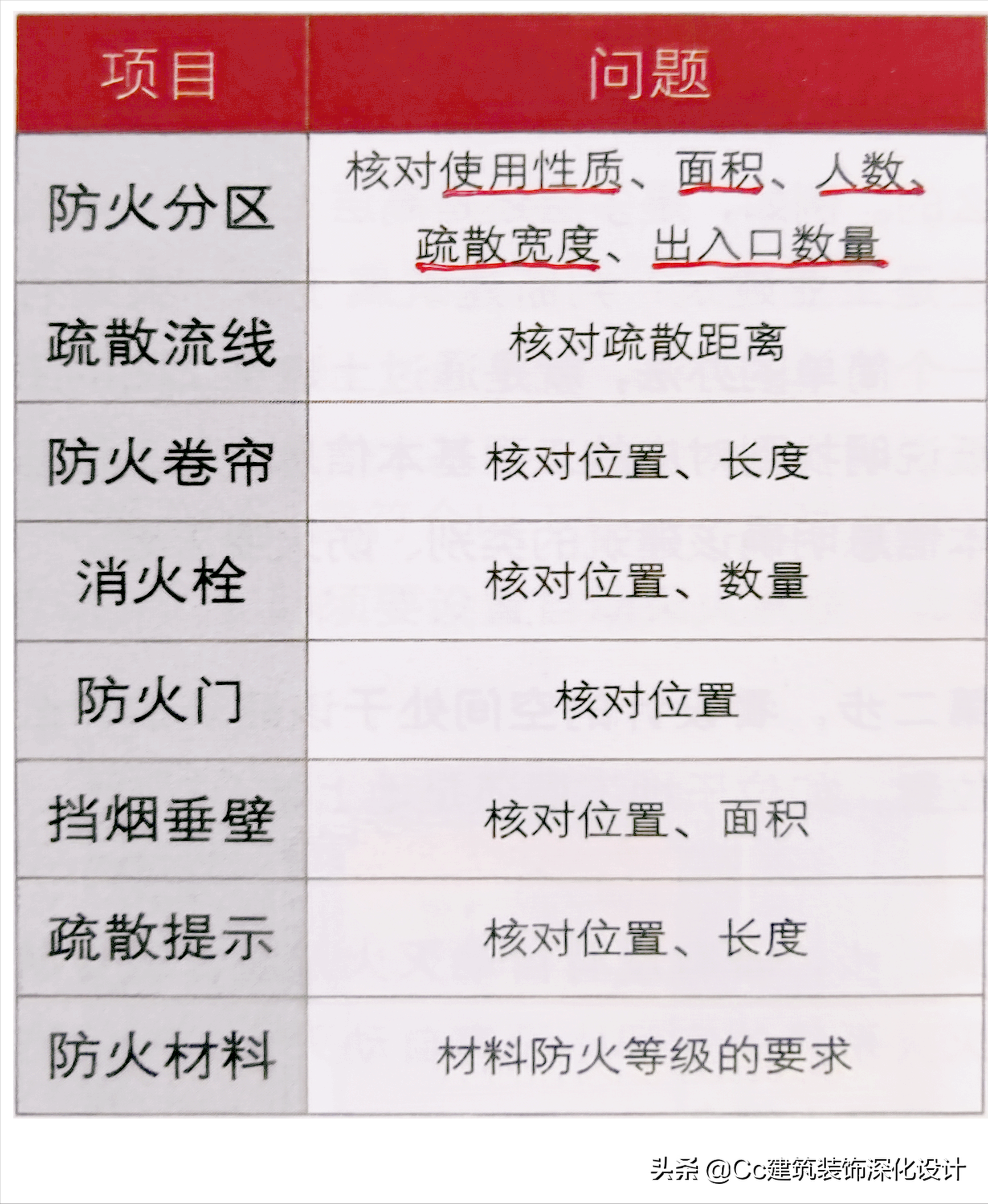

上图所示的内容几乎涵盖了室内设计师会接触到的关于消防的所有问题,只要在设计过程中注意表中提及的关键词,不触碰相关数据临界值,就会顺利通过消防报审。

办公室消防审批需要哪些图纸?

我们需要明确报审图服务的对象是业主方,方便其满足各种消防局,质监局等等的要求而存在的图纸,既然目的是报审,所以,深度只要达到能满足大致的室内空间,材料,造型,完成面的判断即可。

根据要求设计方要出具的图纸如下:

平面布置图地坪布置图综合天花图各空间主要立面图材料表设计说明

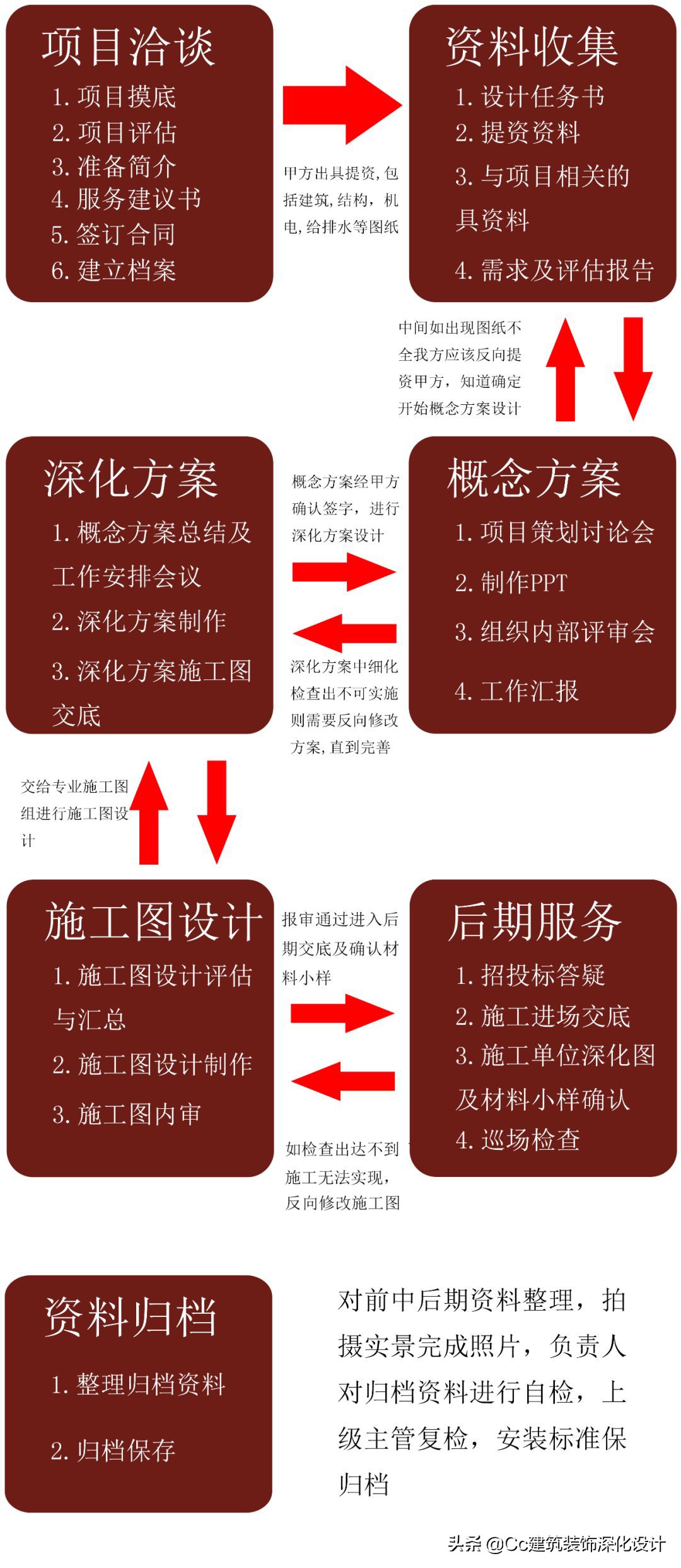

在设计的哪一阶段需要提交消防审批?正常情况出图顺序如下:

方案设计(概念方案+深化方案)→扩初图→招标图→施工图→深化图

而消防报审需要在方案设计结束完成,扩初图之后向消防报审。

「消防」如何布置消防(内容有调整看最新一篇)

1 喷淋、烟感的设计

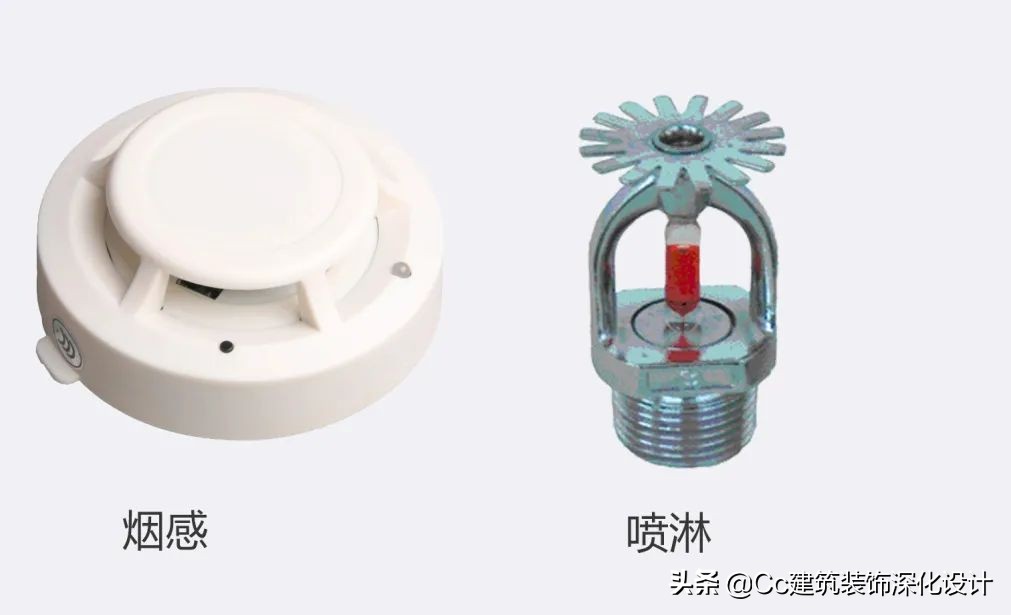

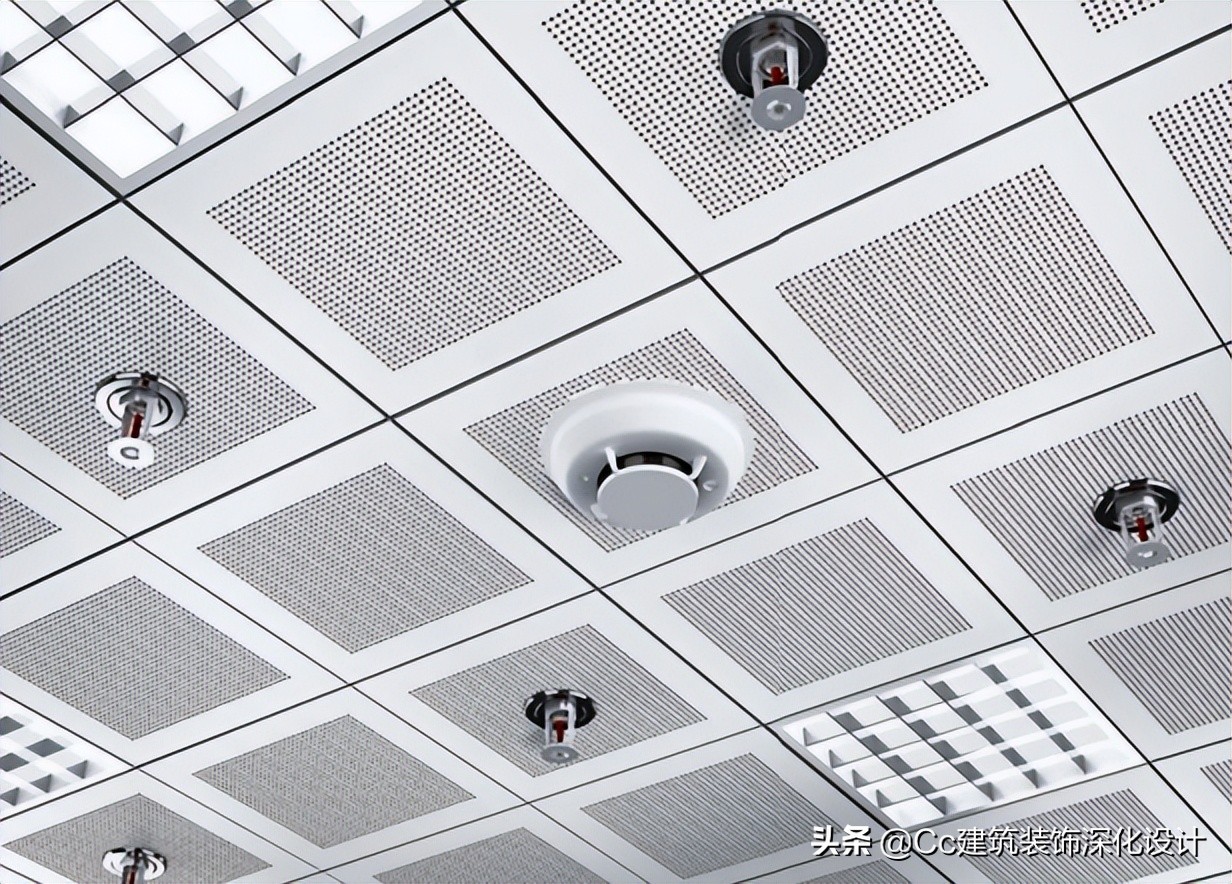

喷淋和烟感是设置在天花上的消防系统,一般的商业楼、办公楼及酒店,及非小型的建筑都会有烟感、喷淋系统,今天主要介绍与方案设计有关的部分。

喷淋

「消防」如何布置消防(内容有调整看最新一篇)

喷淋的设置需要了解3个点:两个喷淋之间的距离、喷淋与墙的距离、喷淋与灯的距离。

「消防」如何布置消防(内容有调整看最新一篇)

a、喷淋间距

喷淋的间距是根据火灾危险等级划分的,规范里规定:中危Ⅱ级场所“书库、舞台、汽车停车场、总建筑面积≥5000㎡的商场、建筑面积≥1000㎡的地下商场。”

除此之外,像酒店、商场等建筑,火灾危险等级划分是中危Ⅰ级,平时工作中遇到比较多的也是中危Ⅰ级。

「消防」如何布置消防(内容有调整看最新一篇)

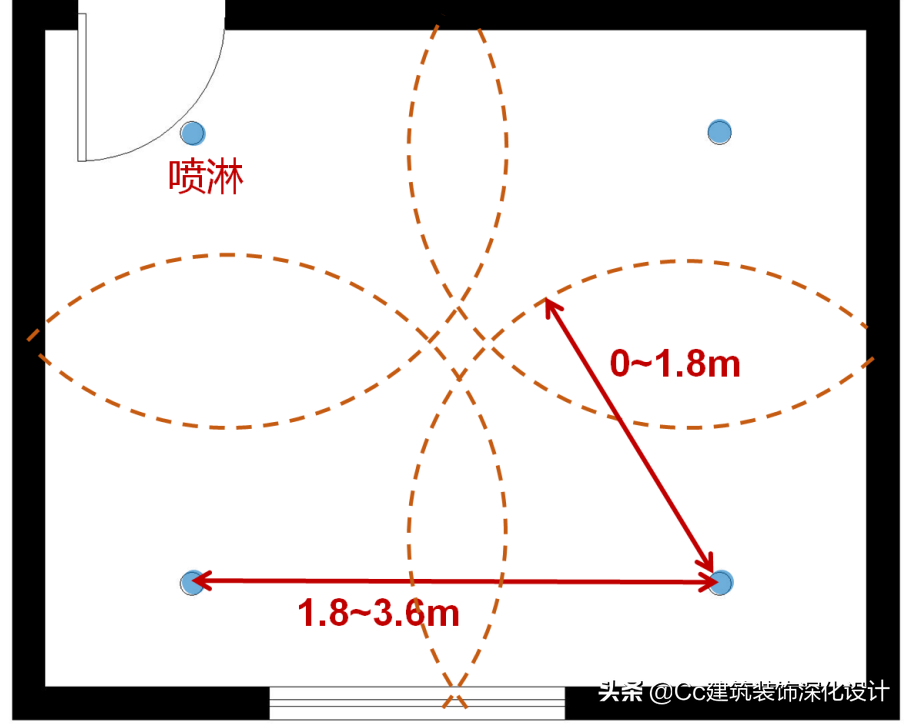

火灾危险等级为中危Ⅰ级的2个喷淋头间距为a:1800 ≤ a ≤ 3600 mm;

火灾危险等级为中危Ⅱ级的2个喷淋头间距为a:1700 ≤ a ≤ 3400 mm。

b、与墙间距

喷淋头与墙体距离需>100mm 并且≤1800mm;

「消防」如何布置消防(内容有调整看最新一篇)

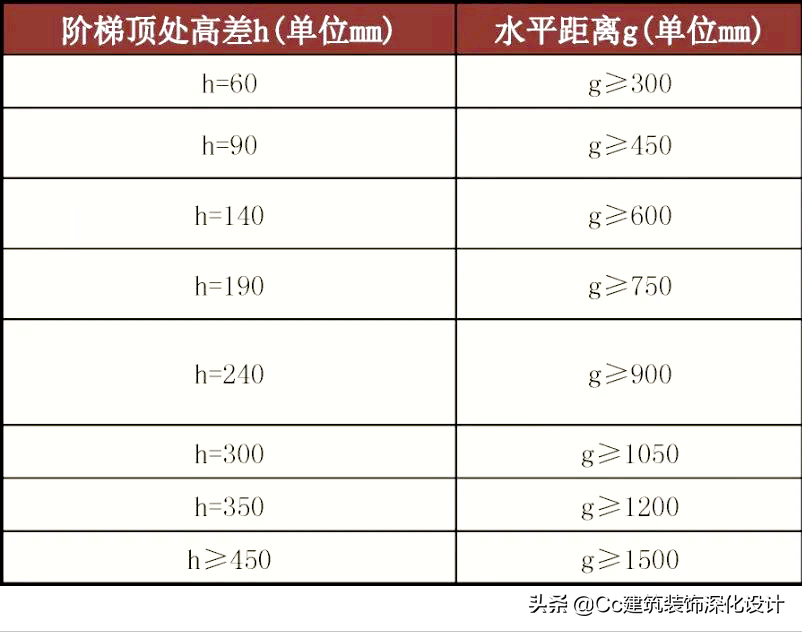

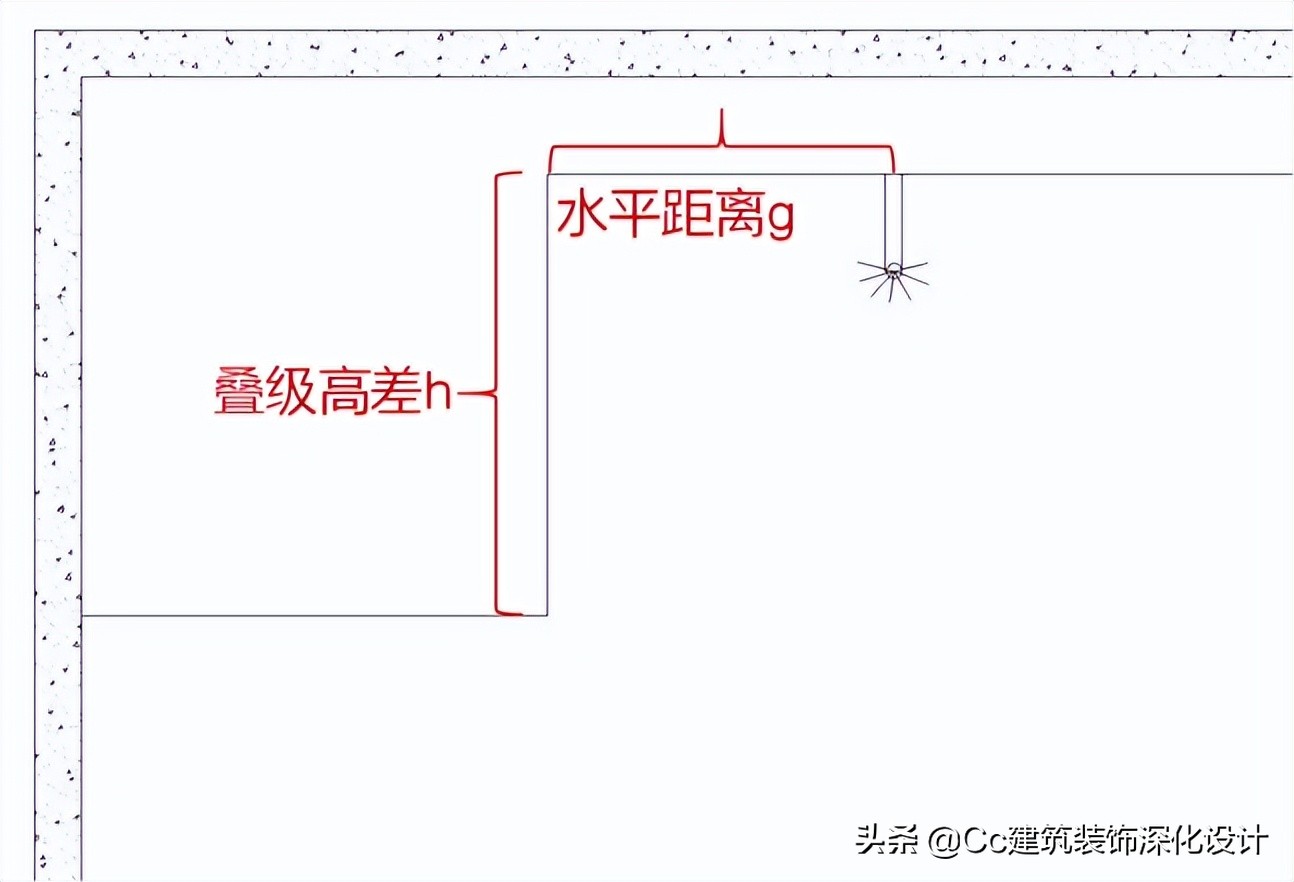

高低阶梯吊顶时,也就是当喷淋遇到天花叠级的时候,喷淋与旁边叠级的距离关系情况比较复杂,这里用一张表来说明。

「消防」如何布置消防(内容有调整看最新一篇)

c、与灯具间距

距离取决于灯具的瓦数。

250W以下灯具,喷淋头边缘与灯具边缘的距离需>152mm;

250~499W的灯具,喷淋头边缘与灯具边缘的距离需>305mm。

常规来说我们只需要记住≮305mm就可以了。前面的152mm取值算是极限值了,305mm相对比较保险一点。

烟感

「消防」如何布置消防(内容有调整看最新一篇)

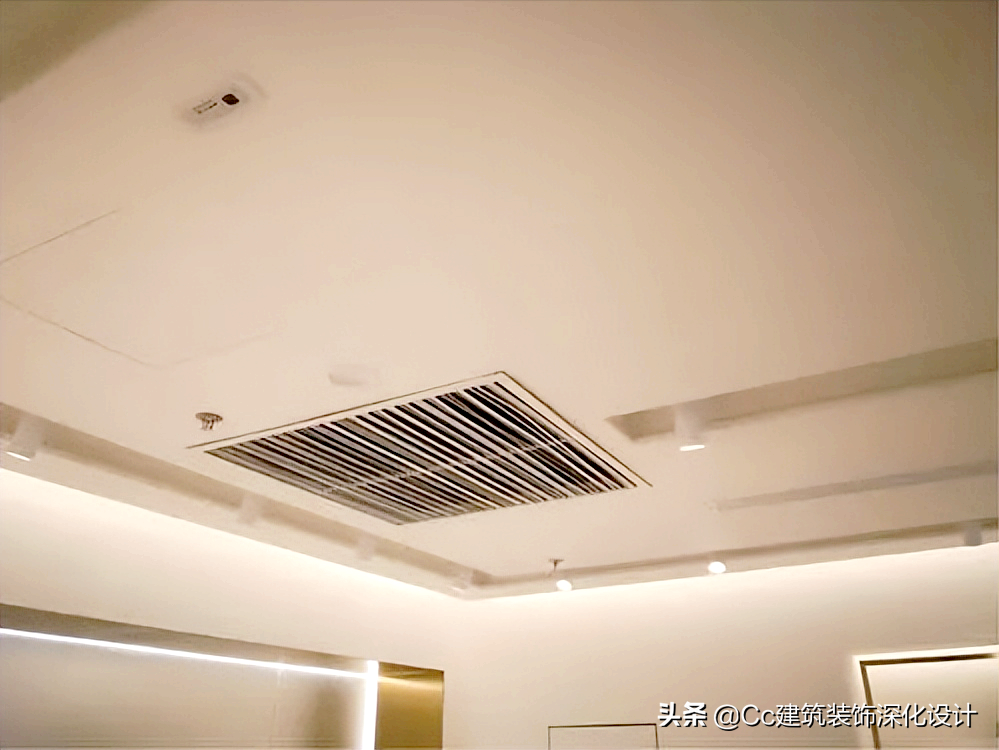

喷淋和烟感在天花上是配合使用的,天花布置需要同时满足喷淋和烟感的规范要求。

关于烟感需要了解的规范主要有2个:

a、保护范围

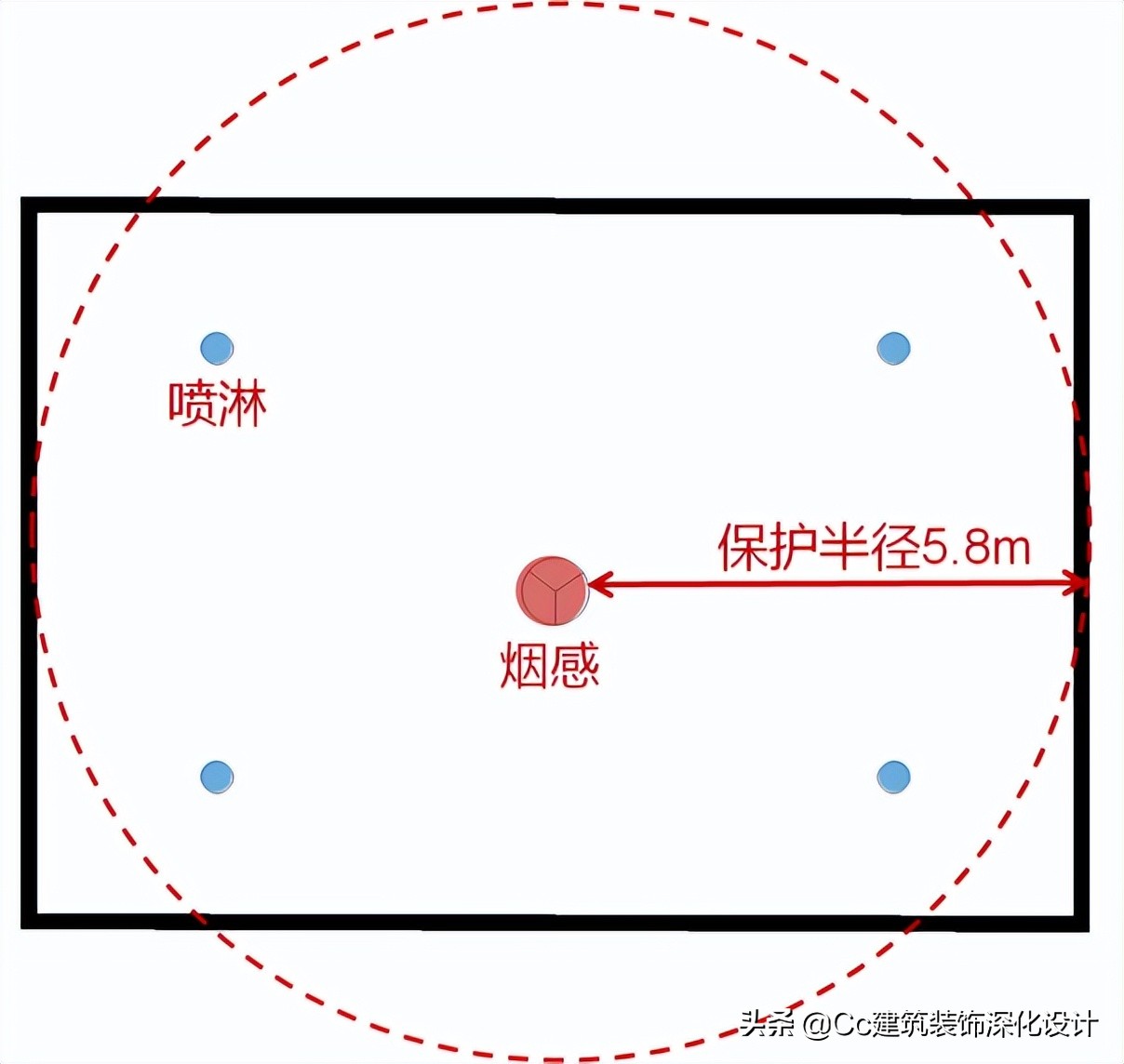

烟感探测器:每只烟感的保护半径为5.8m,保护面积为60m²。

「消防」如何布置消防(内容有调整看最新一篇)

这里咱们可以跟前面介绍的喷淋比较一下,就会发现烟感的间距更大,而喷淋的间距更小、更密集,布置相对难一点。

布置天花时,一般都是优先考虑灯具和喷淋的布置,再来考虑烟感位置。

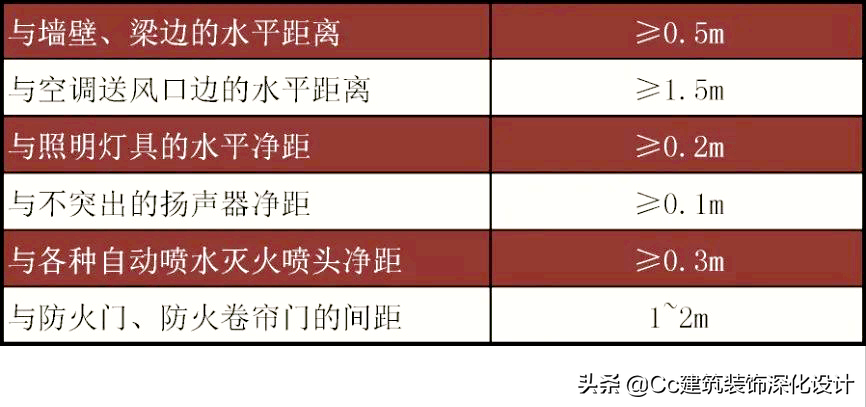

b、烟感边缘与不同设施边缘的间距

「消防」如何布置消防(内容有调整看最新一篇)

除了喷淋,烟感外,在高层或超高层大型商场、写字楼以及仓库等场合,挡烟垂壁和排烟口也是配合使用的。

2 挡烟、排烟的分区

挡烟分区

挡烟分区通常使用挡烟垂壁来进行分区。

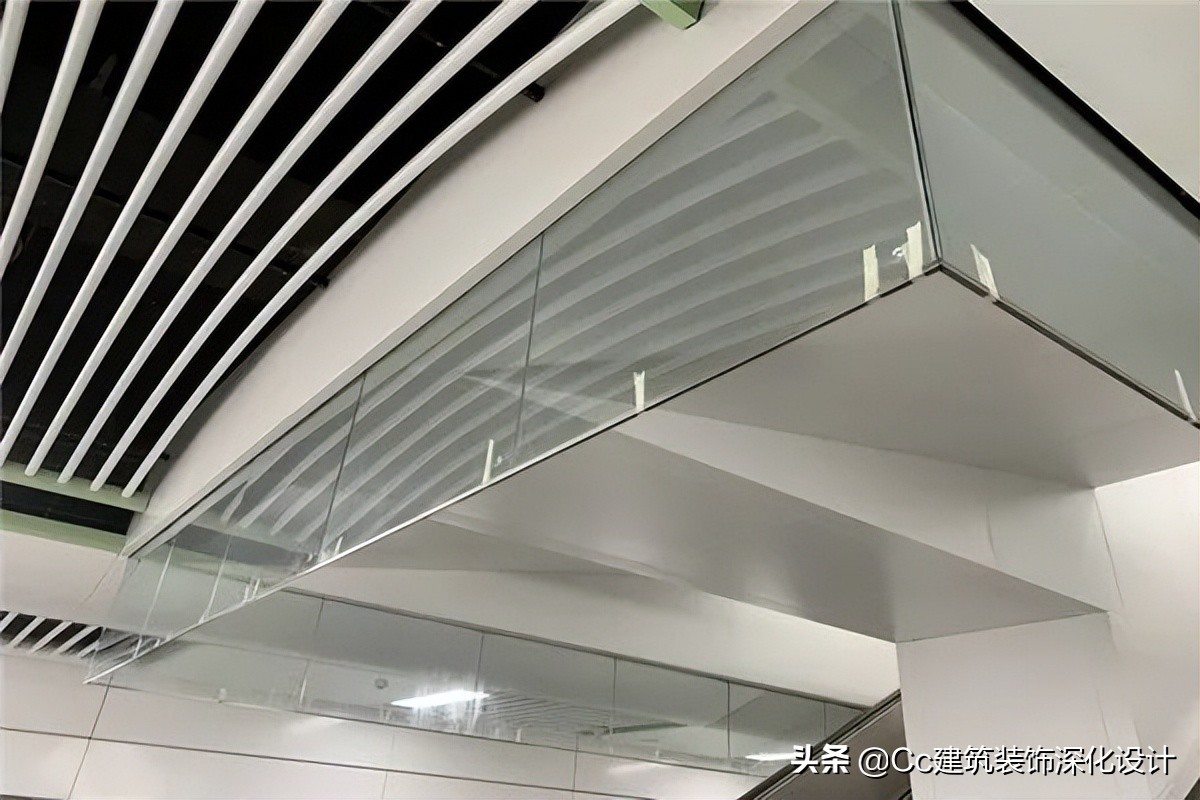

挡烟垂壁是从顶棚下垂的固定或活动的挡烟设施,能有效阻挡烟雾在建筑顶棚下横向流动,以提高在防烟分区内的排烟效果。

「消防」如何布置消防(内容有调整看最新一篇)

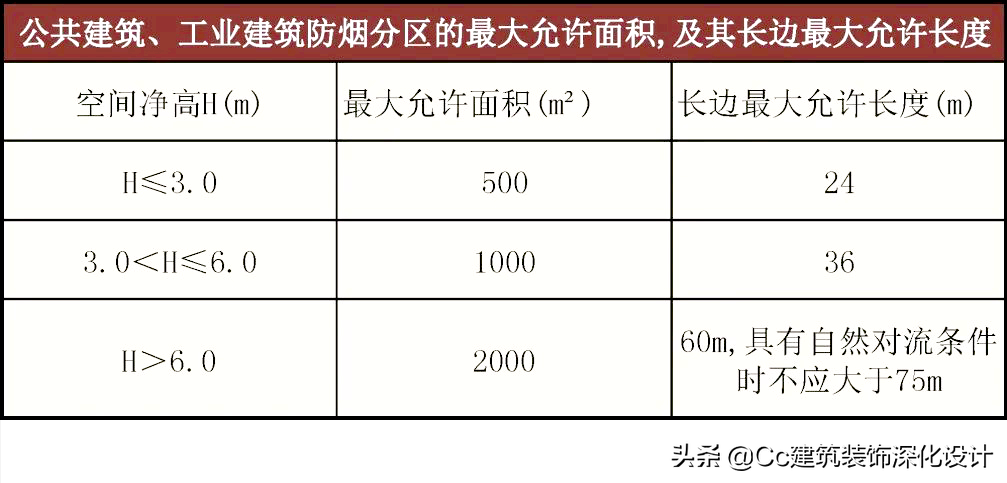

防烟分区要求,看表即可:

「消防」如何布置消防(内容有调整看最新一篇)

排烟分区

排烟口分机械排烟和自然排烟。

自然排烟也就是通过窗户或通风口将烟雾排出去,而机械排烟是通过机械设备将烟雾抽出去。

下面主要介绍机械排烟,先来看下哪些空间需要设计排烟口。

「消防」如何布置消防(内容有调整看最新一篇)

可以分3个部分来理解:

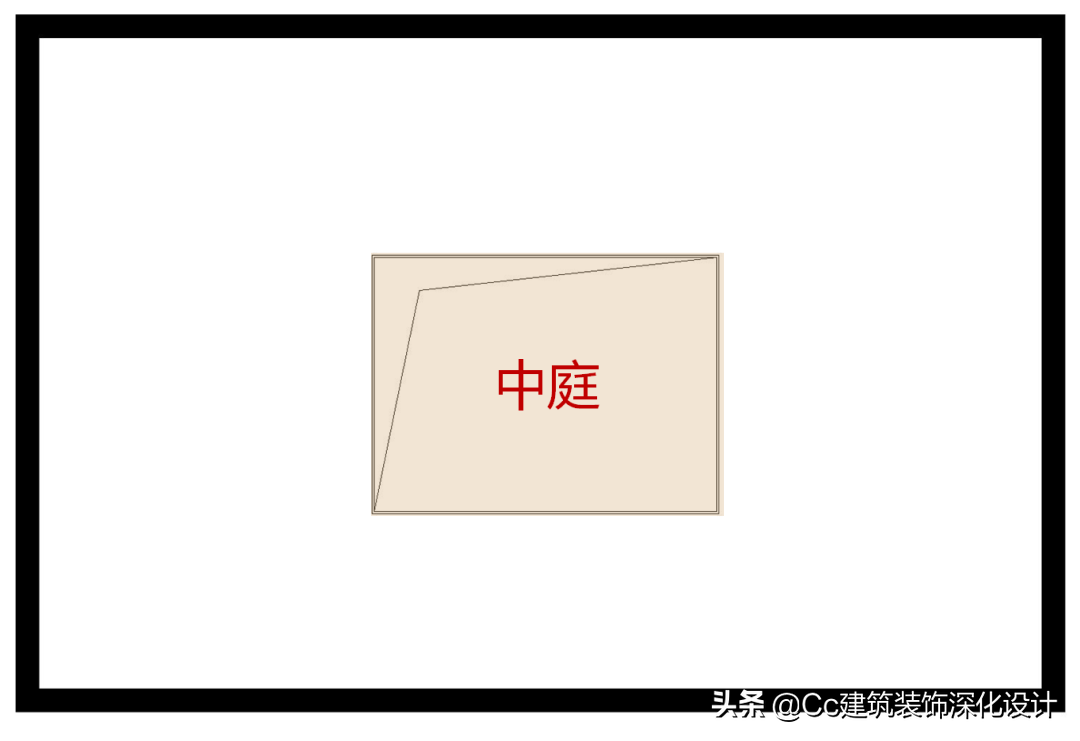

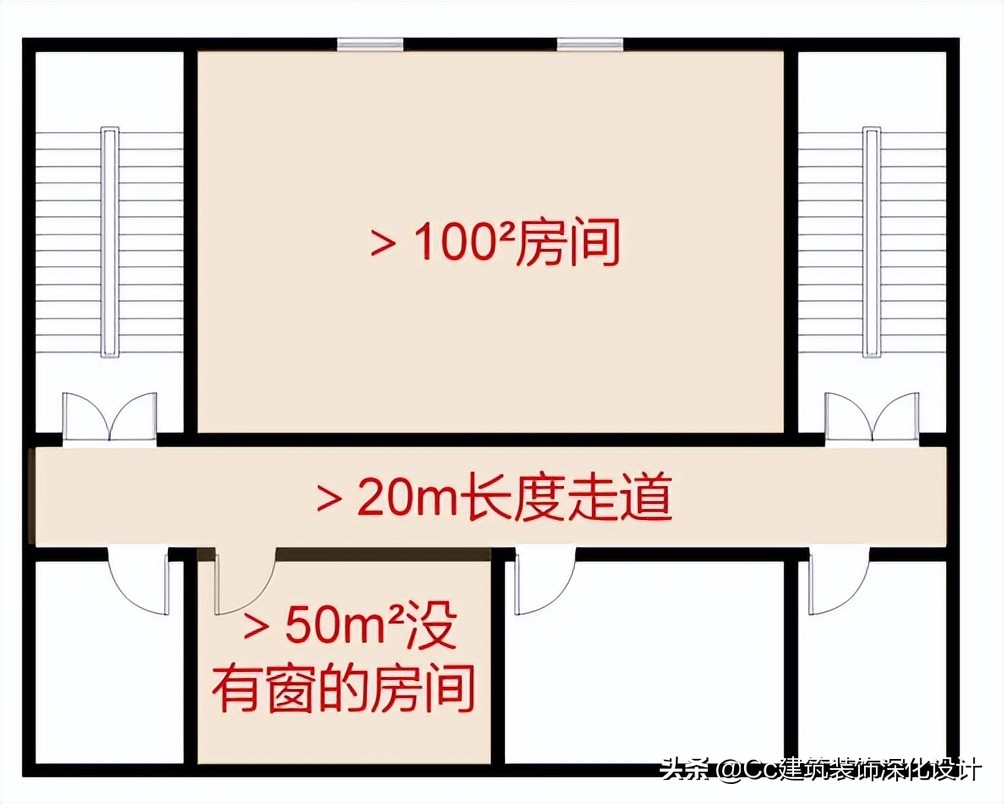

a、地上:房间>50m²,且没有窗户时需设置;当>100m²的房间,不管有没有窗户都需要设置。b、地下:房间>50m²时需要设置,走道>20m²也需要设置。c、中庭:都需要设置机械排烟口。

「消防」如何布置消防(内容有调整看最新一篇)

「消防」如何布置消防(内容有调整看最新一篇)

3 消火栓安装要求

说了规范,那设备也很重要,就比如消火栓。

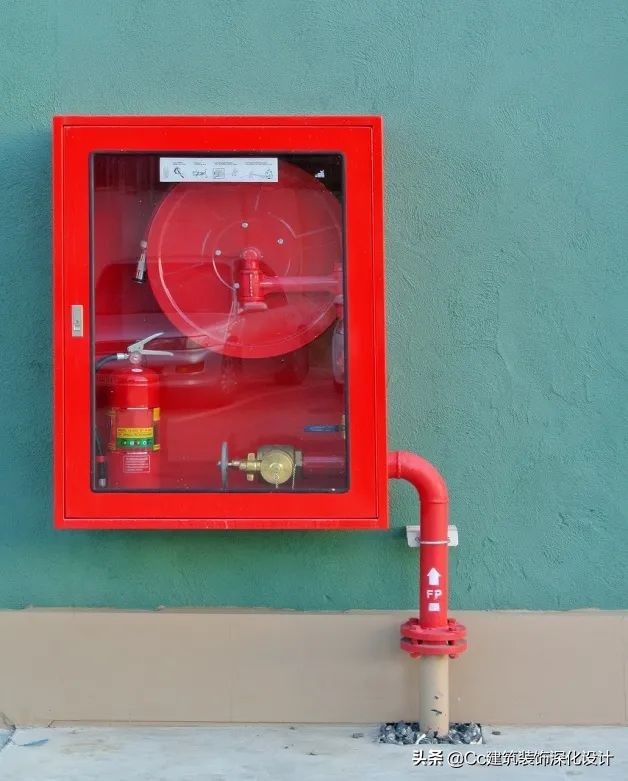

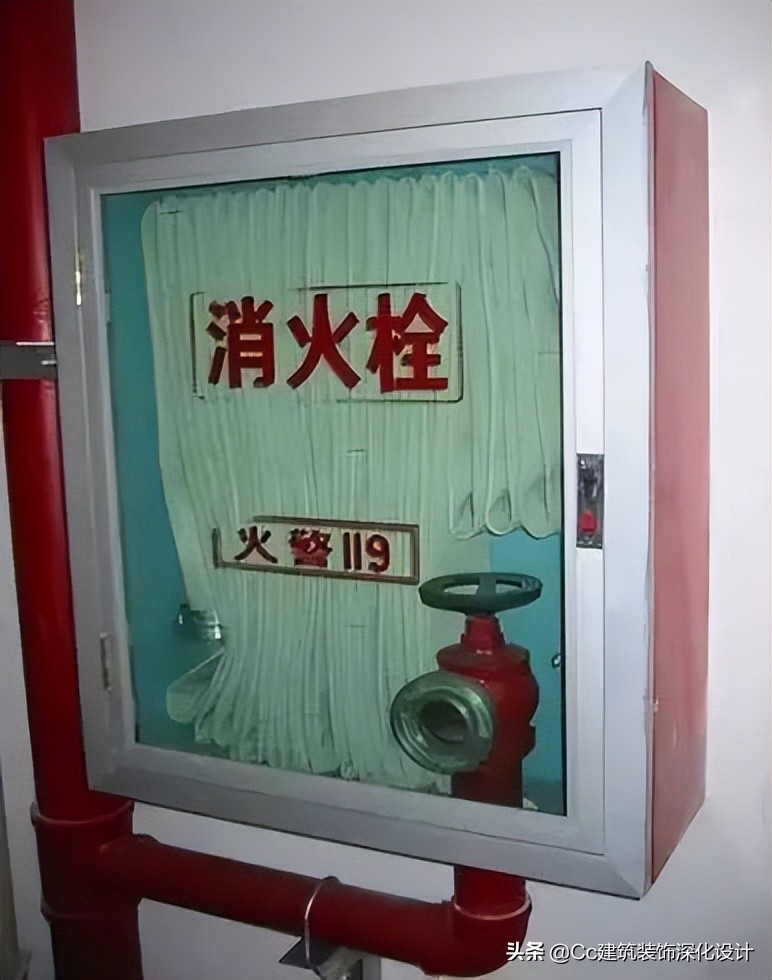

消火栓也叫消防栓,是固定在墙面的消防设施, 主要作用是控制可燃物、隔绝助燃物、消除着火源。

消火栓主要由“栓口”和“箱体”两部分组成。按照箱体厚度分为薄型箱体(160mm厚)和标准箱体(240mm厚)两种类型。常见的箱体规格主要有4种形式:800mm × 650mm、1200mm × 700mm、1500mm× 700mm、1800mm× 700mm。这些箱体的规格以及布置位置直接影响装饰完成面的位置,所以,在前期核对建筑消火栓箱体的位置时,需要格外留意建筑图与装饰图完成面的冲突,因为消火栓与墙面装饰完成面尺寸发生冲突的情况非常常见。

「消防」如何布置消防(内容有调整看最新一篇)

消火栓不像其他设备可以后期规范,它在空间中是不能挪动的,所以会影响咱们的设计方案的规划,接下来说下消防栓的布置规范:

消火栓保护半径

消火栓保护半径决定了空间中会出现几个消火栓。

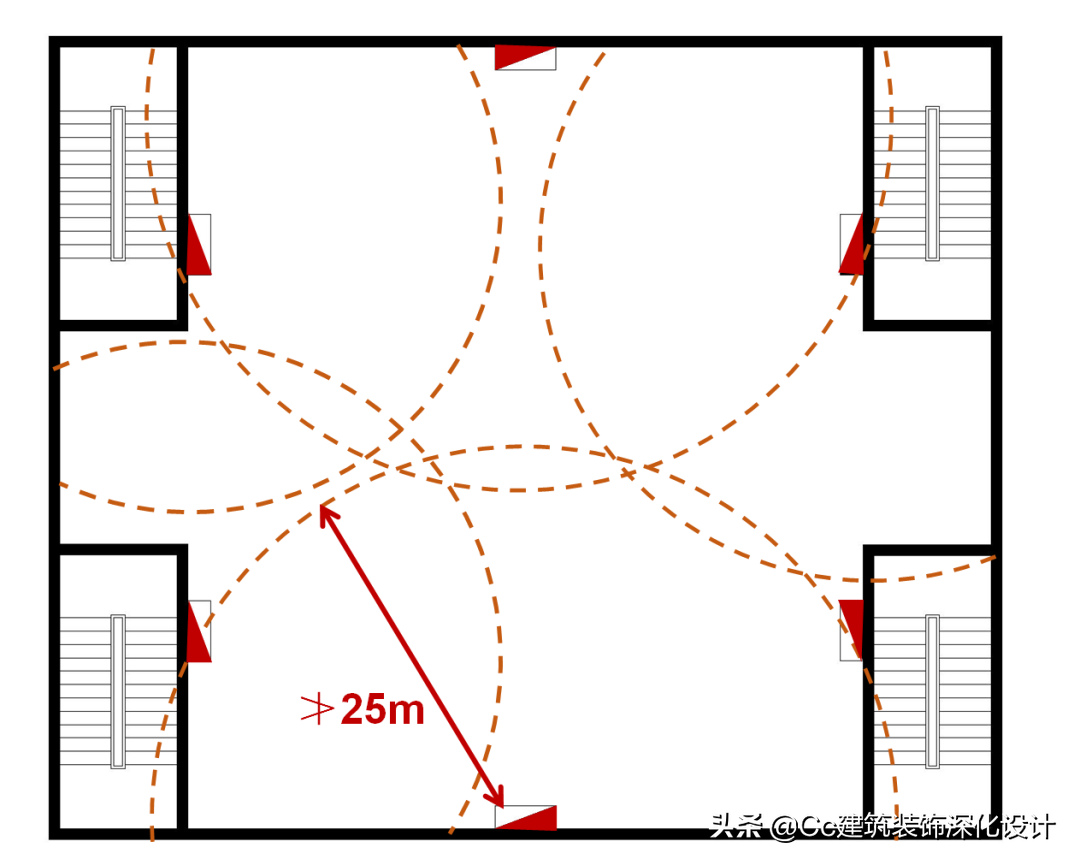

它的保护半径为25m,并且在空间里必须有2个消防栓能够同时达到一个位置(防止出现问题不能用)。

「消防」如何布置消防(内容有调整看最新一篇)

环境比较恶劣,取值会降低一点,最低情况下也会取22m半径来计算。

消火栓安装要求

a、开门要见栓

栓口不能放在门的铰链一侧,一定要放在门的开启的一侧。

放铰链一侧不利于消防队员及时拿取扑救。

「消防」如何布置消防(内容有调整看最新一篇)

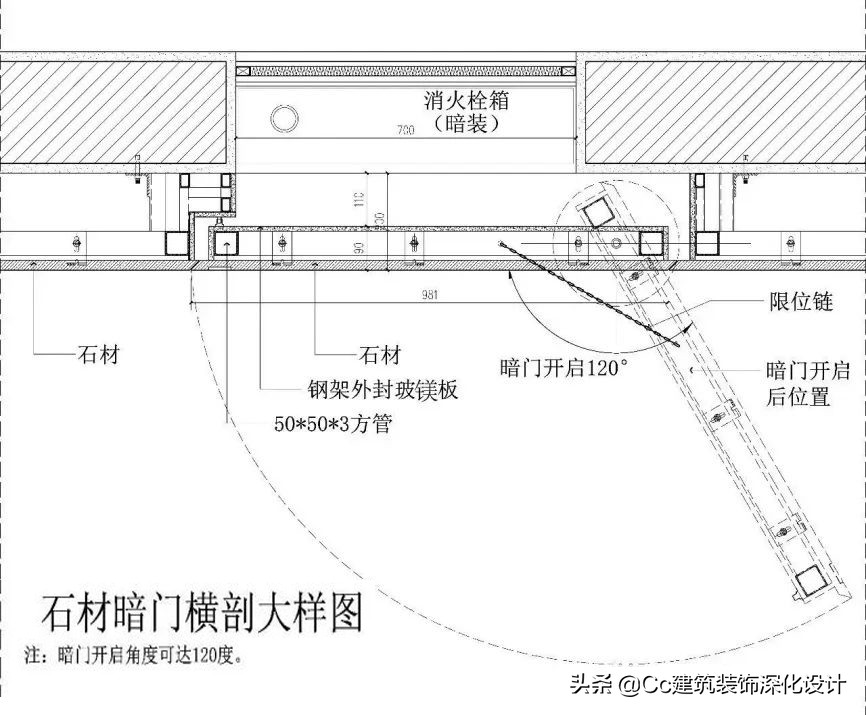

b、开门角度越大越好

防火规范门的开启角度要≥120°,更严格的要求门要打开到160°。

「消防」如何布置消防(内容有调整看最新一篇)

c、消防栓的安装高度

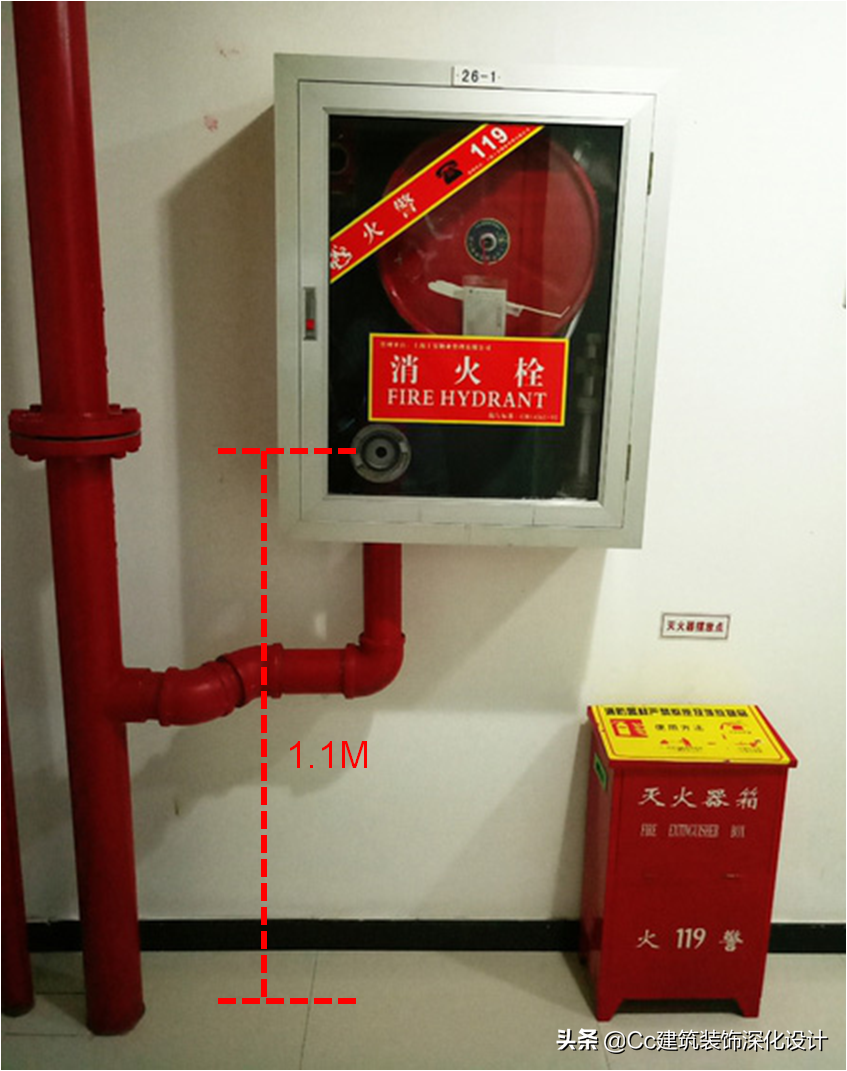

市面上消防栓种类大小比较多,安装高度主要是看栓口高度,规范要求栓口中心线高度离地面要求在1100mm。

「消防」如何布置消防(内容有调整看最新一篇)

对箱体离地高度没约束,普遍认为离地200~300mm就可以了。

4 疏散指示的布置要求

「消防」如何布置消防(内容有调整看最新一篇)

疏散指示的设置要求可以分墙面和地面2个部分。

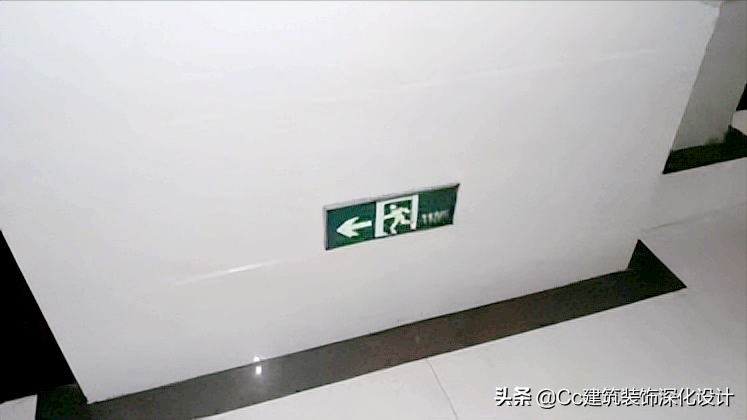

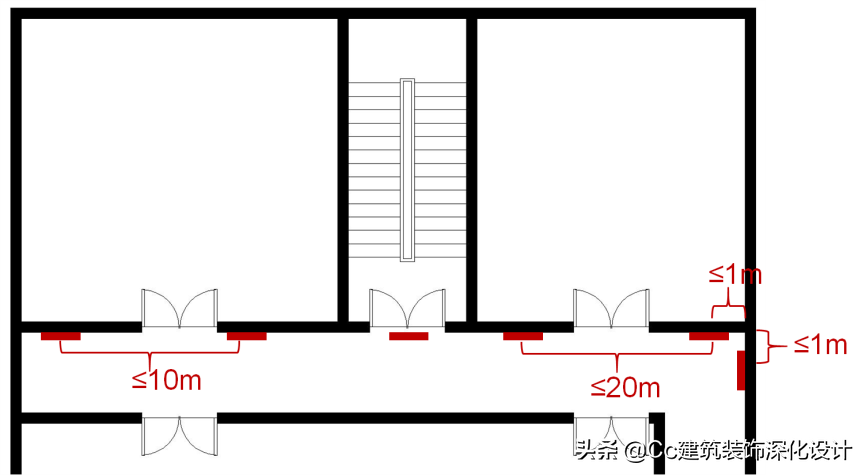

疏散指示在墙面上的水平距离

袋形走道(我们常说的尽头路):间距≤10m一般走道:间距≤20m拐角区域:离开墙面1m

「消防」如何布置消防(内容有调整看最新一篇)

疏散指示在地面上的距离

地面疏散指示分为通电型和蓄光型。

通电型疏散标志要求5m间距内需设置一个,而蓄光自发光型标志则是≤3m的间距需设置一个。

「消防」如何布置消防(内容有调整看最新一篇)

ps:通电型疏散标志,需要通电后才能工作,通电后LED灯就发亮。

蓄光型疏散标志是无需通电的,只需在光线下照射十几分钟就能蓄光,在黑暗的环境下可以持续发光12h以上。

今天关于「消防布置」如何布置消防?(喷淋/烟感/挡烟排烟/消火栓/疏散指示)(本文cc整理,来源于网络,向原作者致谢!)就分享到这里,希望对你有所启发,不合理之处,也欢迎留言补充,大家一起探讨学习……
