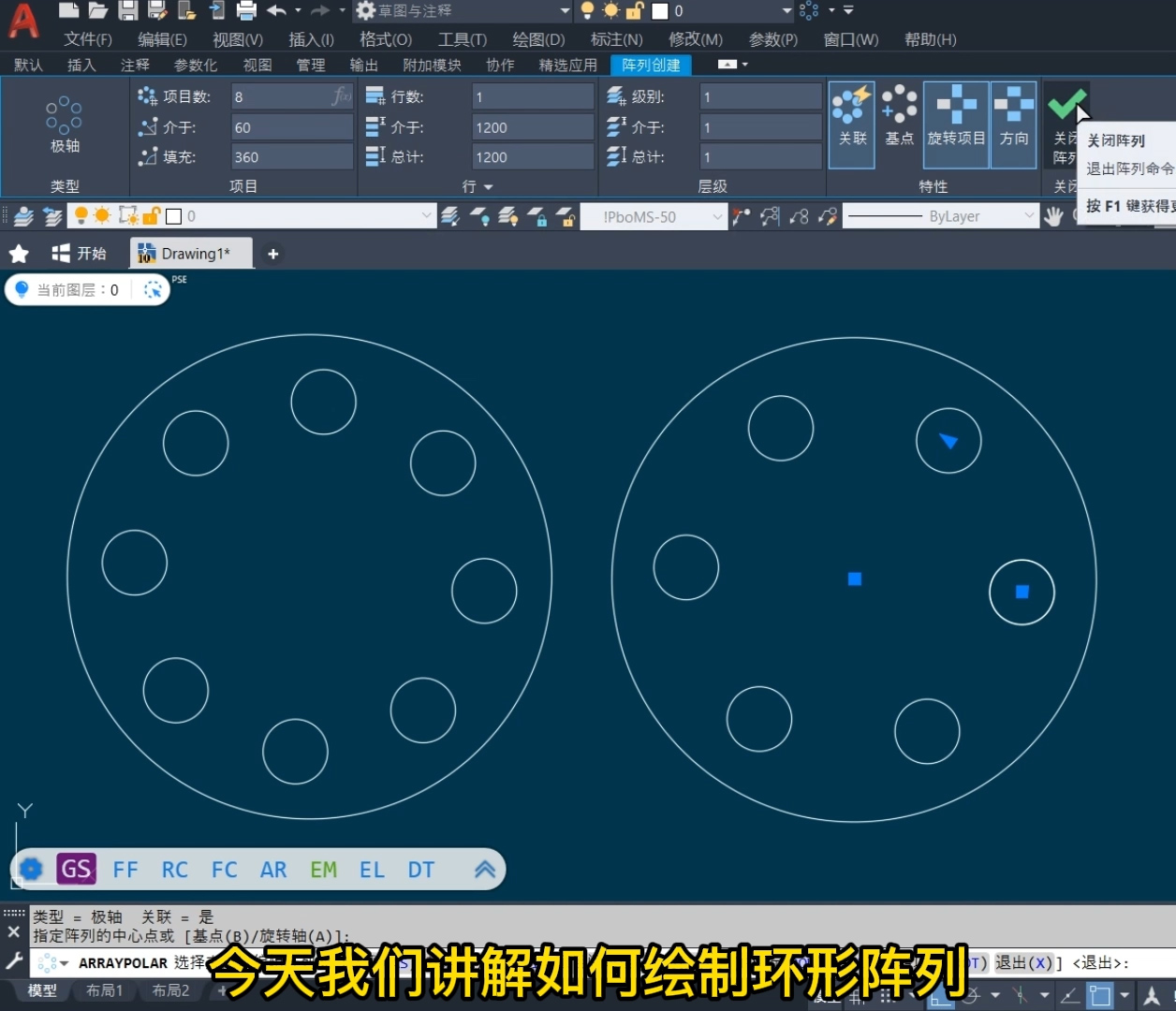

今天我们讲解如何绘制环形阵列
比如我们要画出和左边一样的图案
比如我们要画出和左边一样的图案
一些同学可能想到的是一个个来画，或是直接复制
但这样都太麻烦了，直接用阵列工具一键就搞定

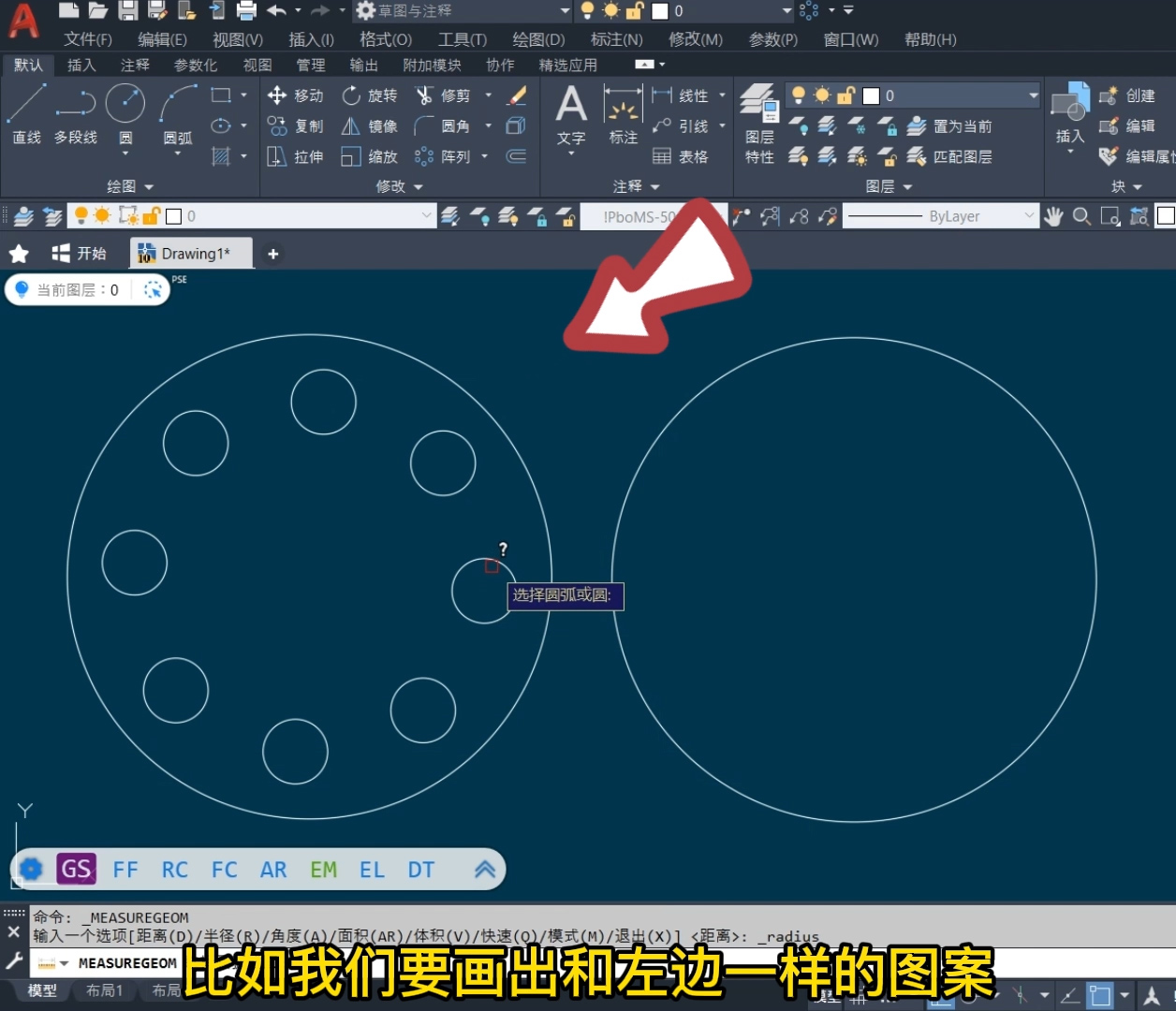

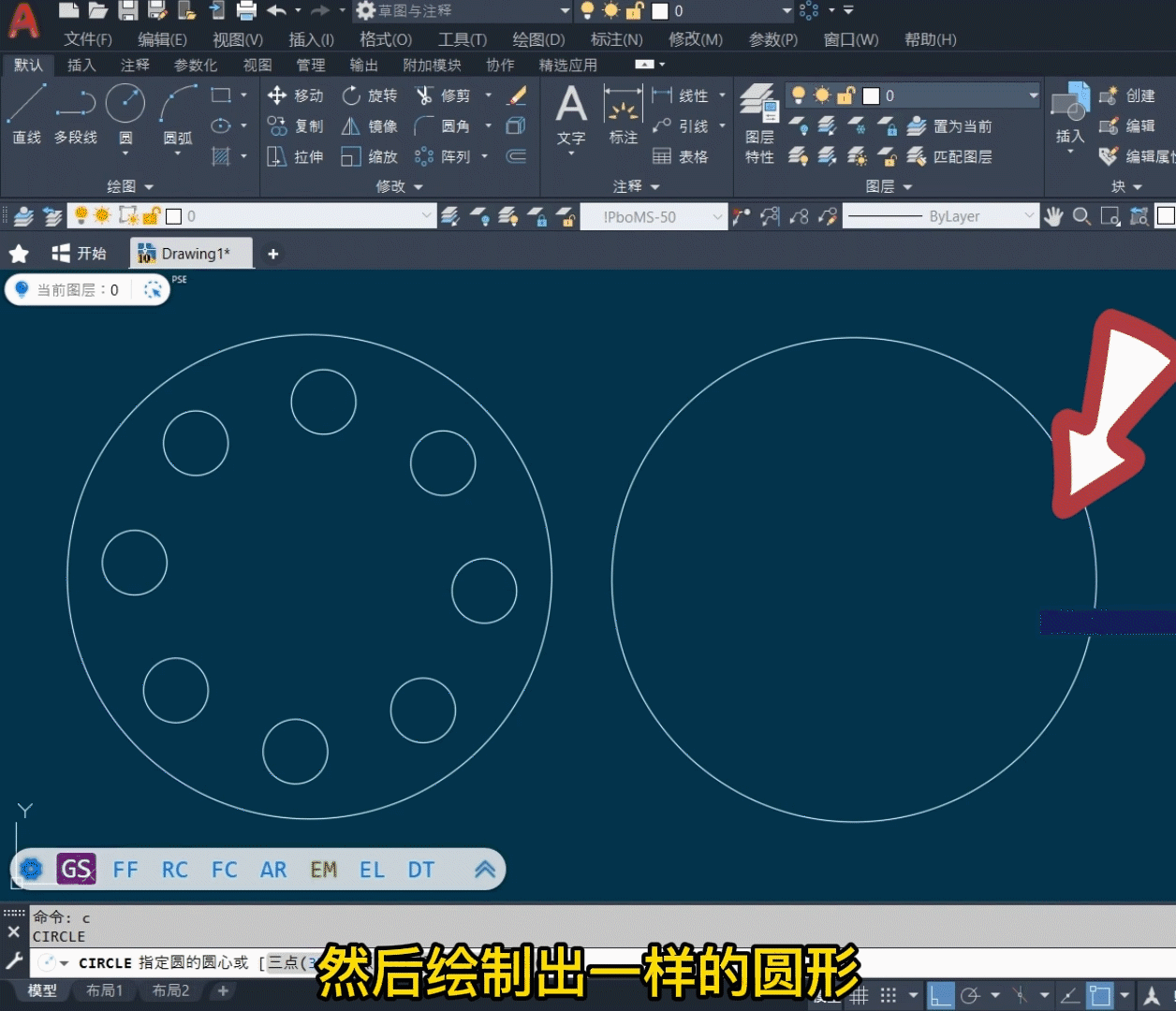

首先我们测量圆半径，然后绘制出一样的圆形
首先我们测量圆半径，然后绘制出一样的圆形

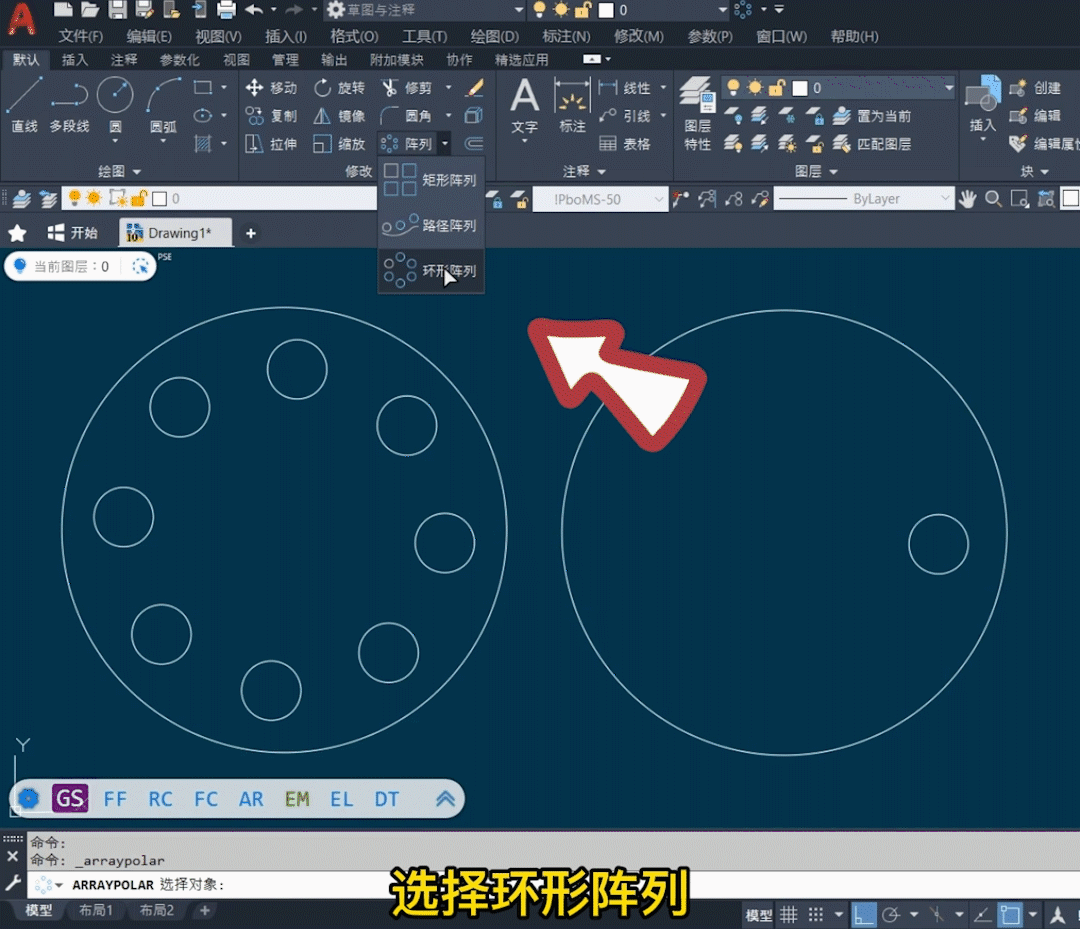

点击上方的阵列工具，选择环形阵列
选择对象，空格确定
点击上方的阵列工具，选择环形阵列 选择对象，空格确定

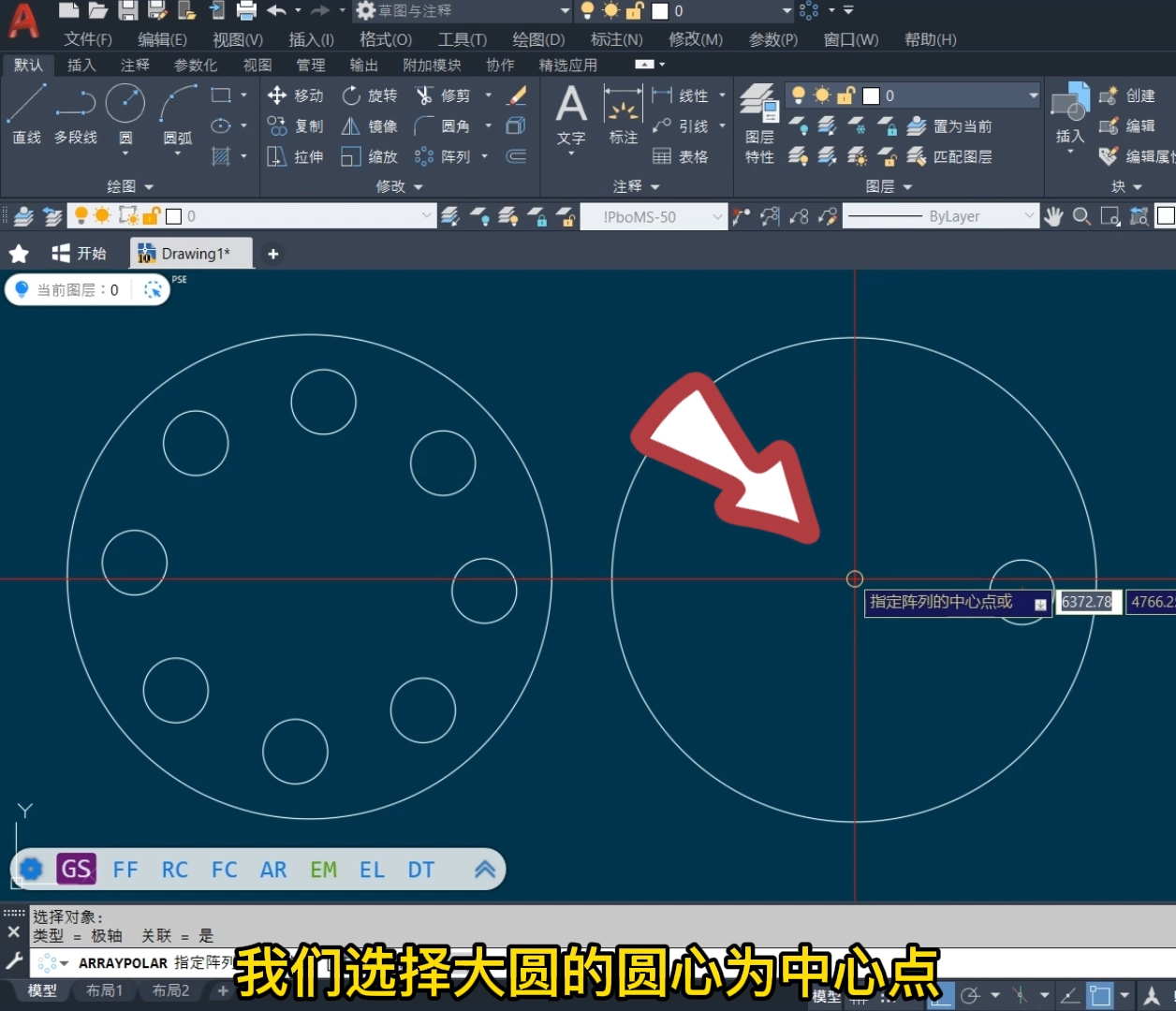

指定阵列中心点，我们选择大圆的圆心为中心点
指定阵列中心点，我们选择大圆的圆心为中心点

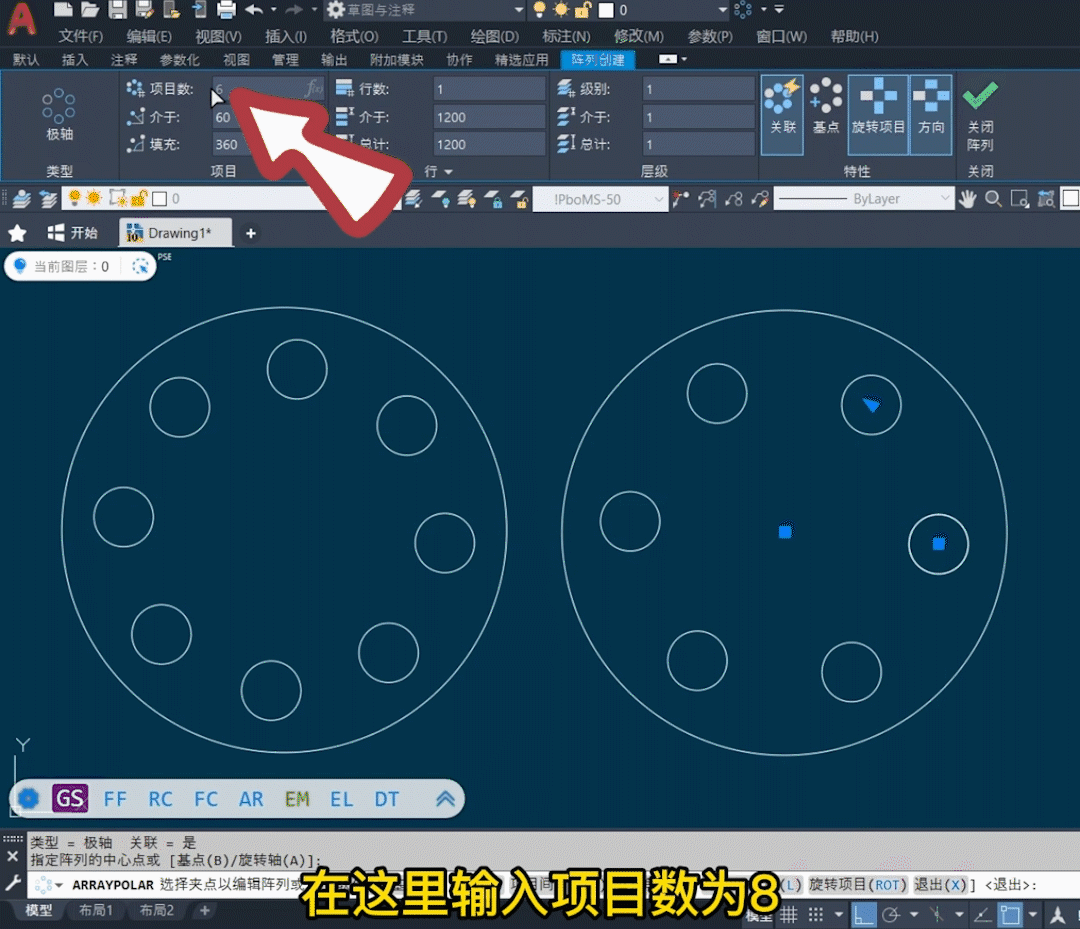

在这里输入项目数为8
在这里输入项目数为8

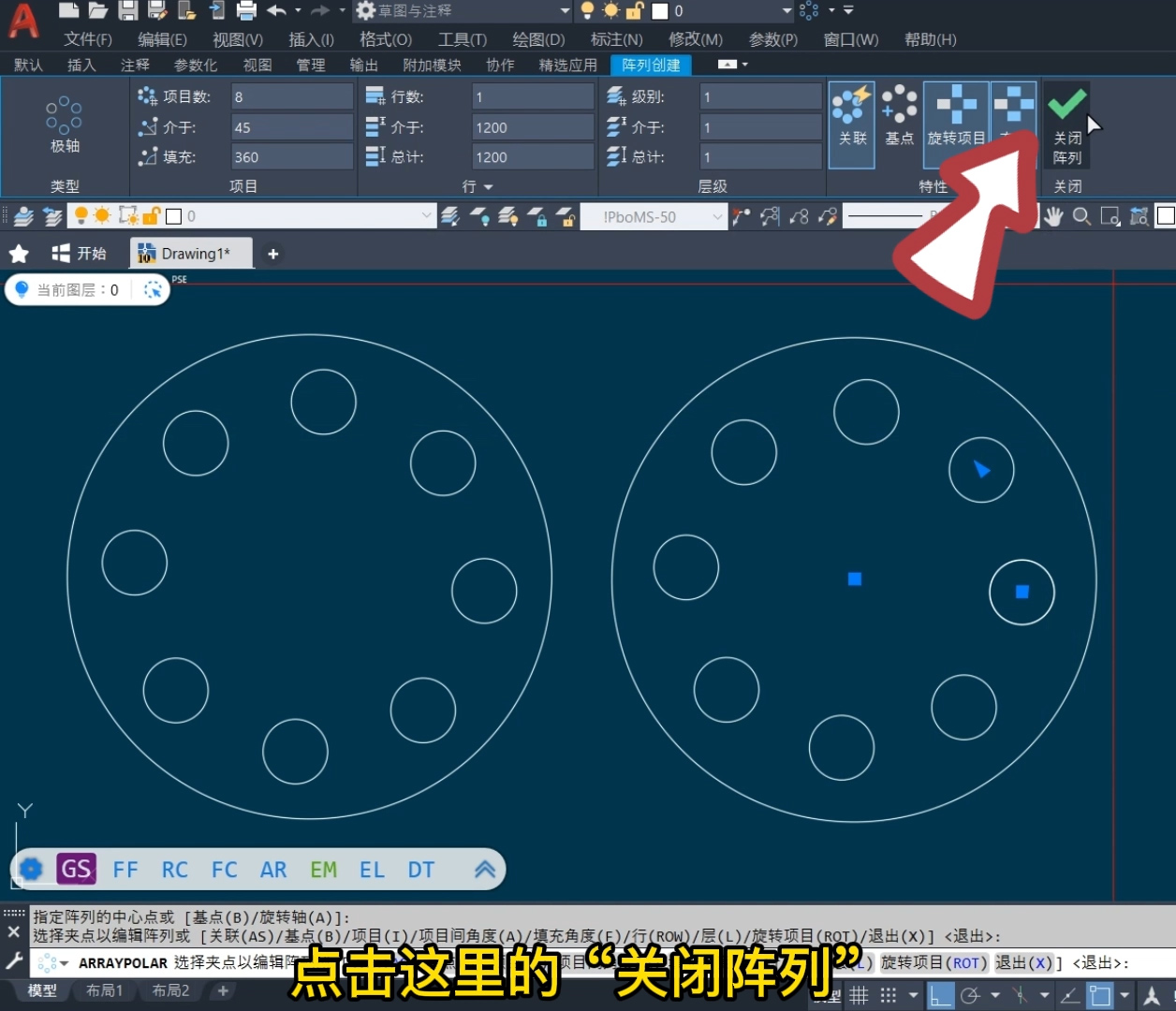

点击这里的“关闭阵列”，这样就绘制完成啦
点击这里的“关闭阵列”，这样就绘制完成啦
