今天我们学习第六章《AutoCAD 2019 修改命令》的第九节《AutoCAD 2019 圆角命令》。
6.9.1、圆角
很多需要精加工和抛光的零件具体有锋利的拐角。圆角不仅是为了美观同时也是出于设计的需要。
AutoCAD提供了FILLET命令绘制圆角，先输入圆角半径，再选择两条线，就会在指定的两条线之间倒一个指定半径的圆角，两条线自动被修剪。
6.9.2、圆角(FILLET)实例

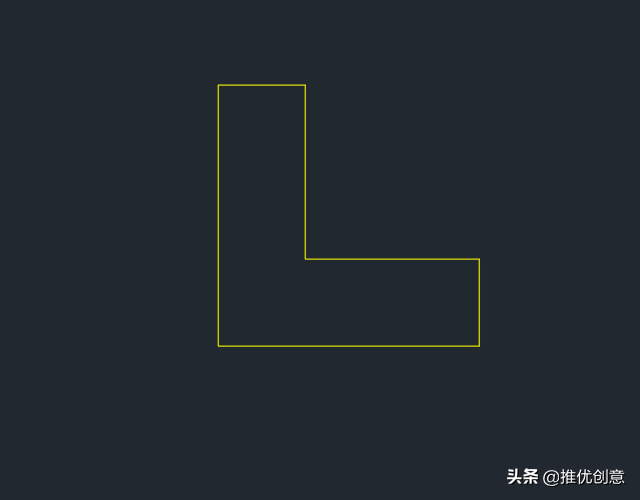

如下图所绘制的图形，绘制的拐角很”锋利”，接下来需要执行圆角命令。

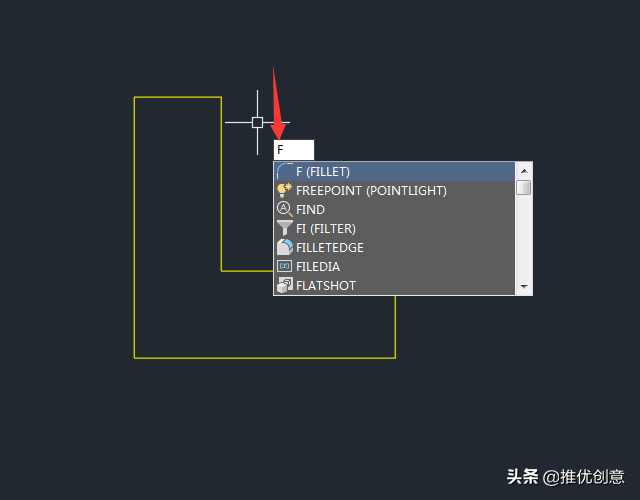

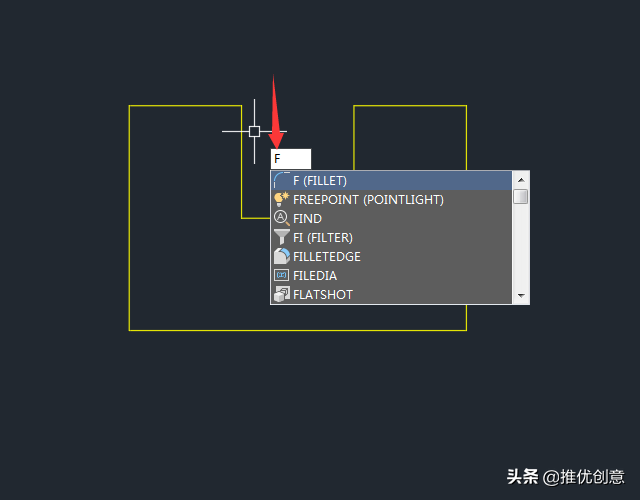

命令：F（表示FILLET，圆角命令）

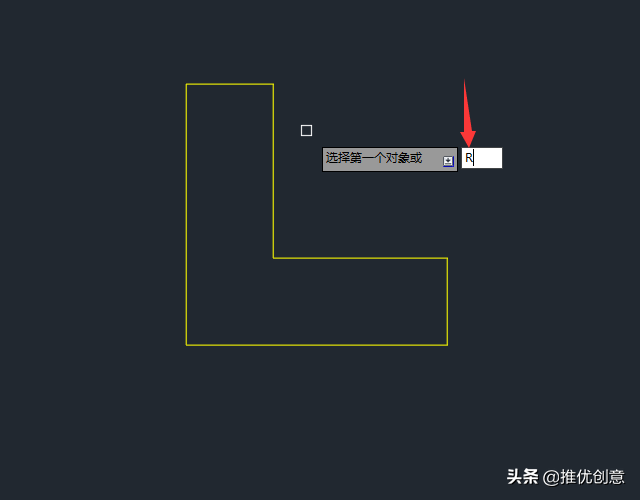

输入：R（表示设置圆角半径大小）

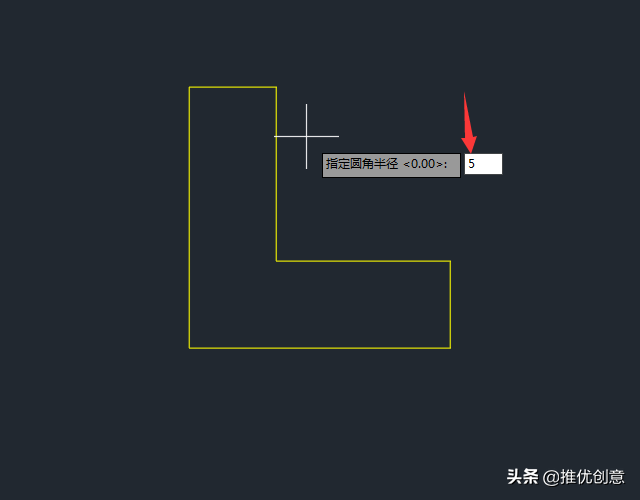

输入圆角半径大小，本示例我们输入”5″。

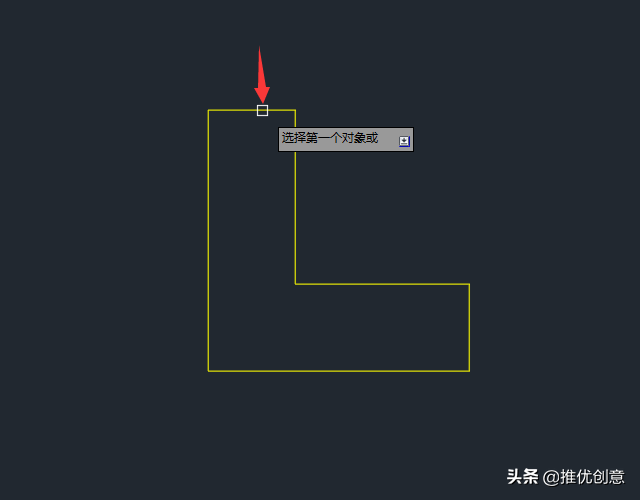

选择下图中的直线作为圆角的第一个对象。

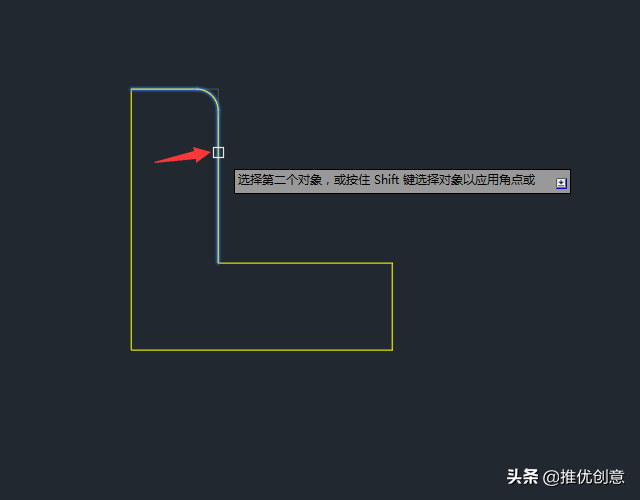

选择下图中的直线作为圆角的第二个对象。

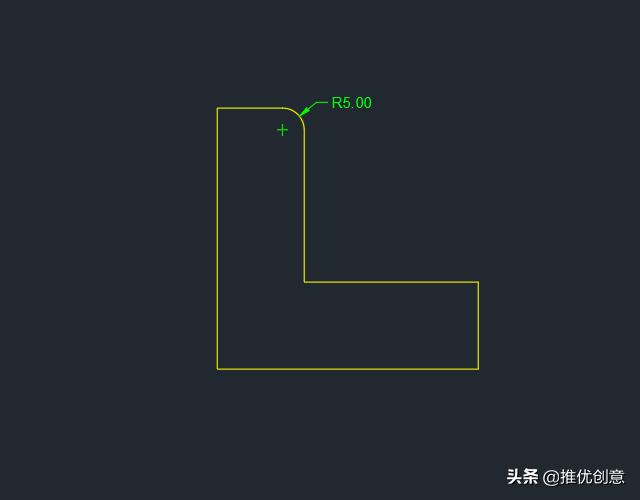

这样就在两条线之间倒了一个半径为5的圆角。
6.9.3、圆角选项：多个(M)
如果圆角命令过程中，选择了 “多个(M)”选项，则执行一次圆角命令，可以进行多次圆角操作，直至回车结束圆角命令。

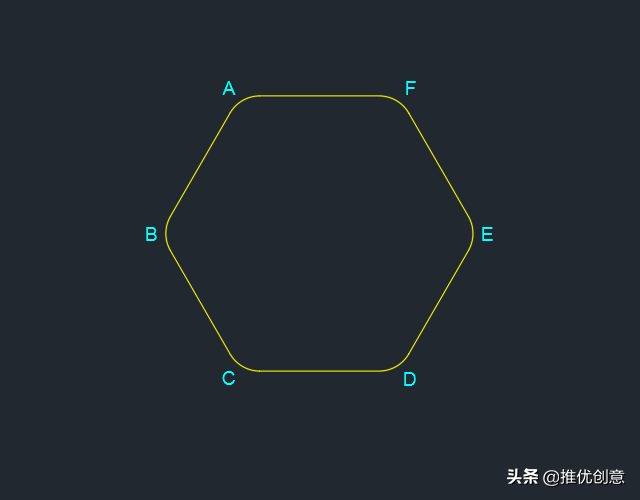

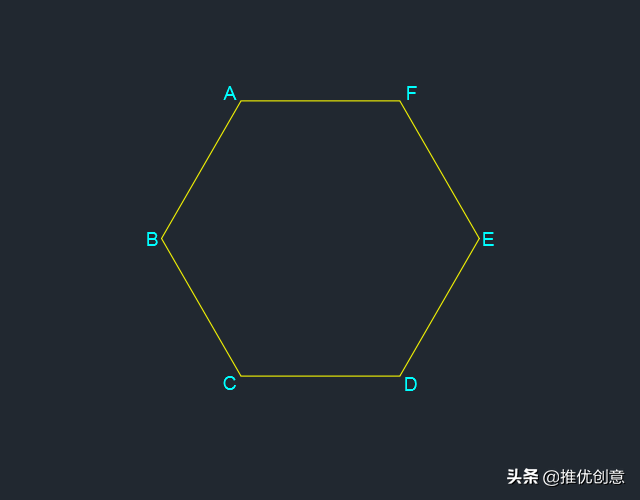

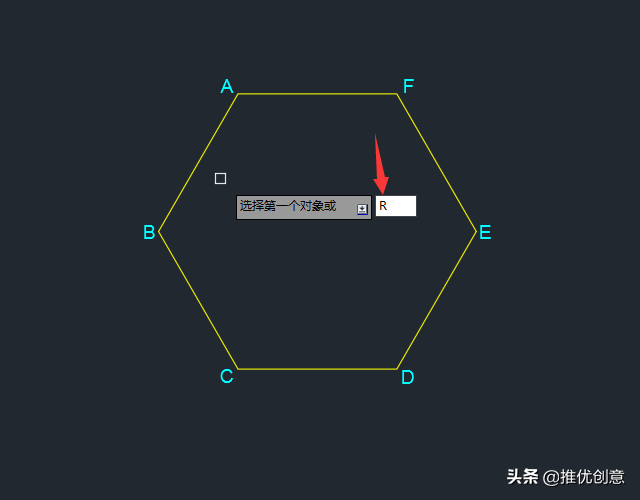

如下图所示，六边形的每一个拐角都要倒角圆角。

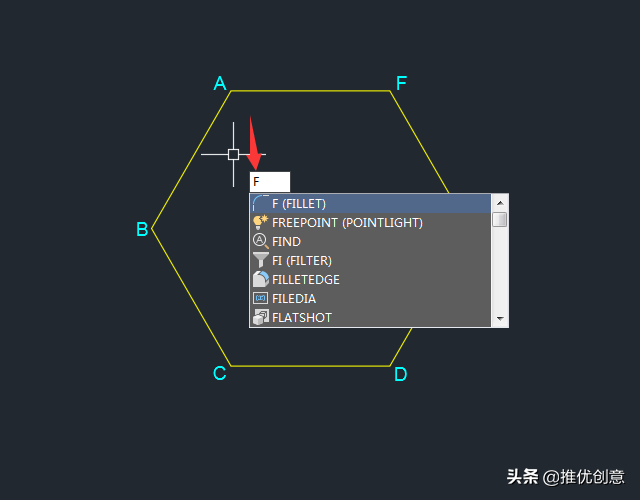

命令：F（表示FILLET，圆角命令）

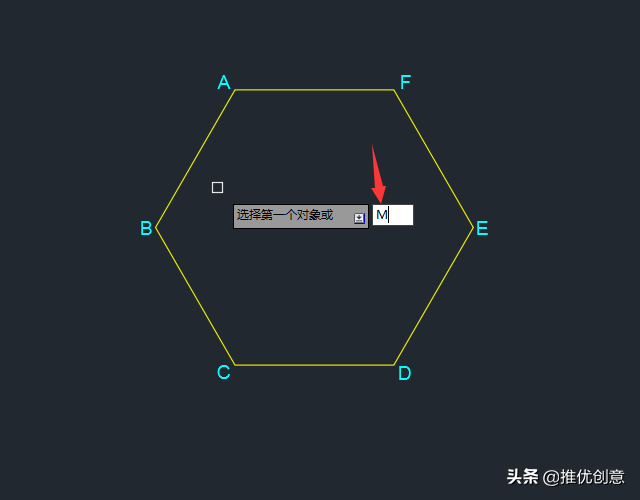

输入：M（表示选择多个选项）
输入：R（表示设置圆角半径大小）

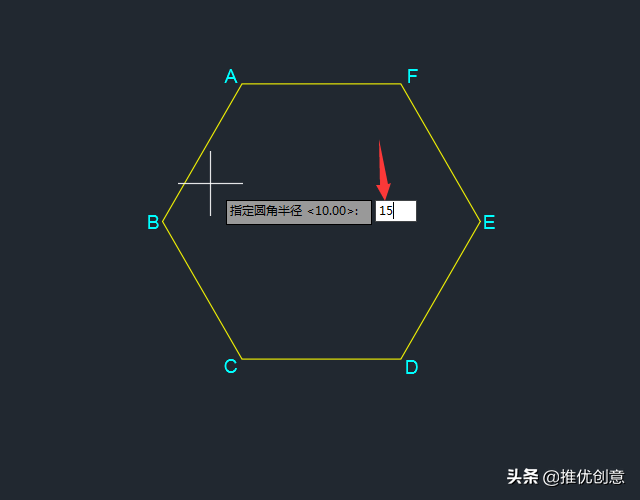

输入圆角半径大小，本示例我们输入”15″。

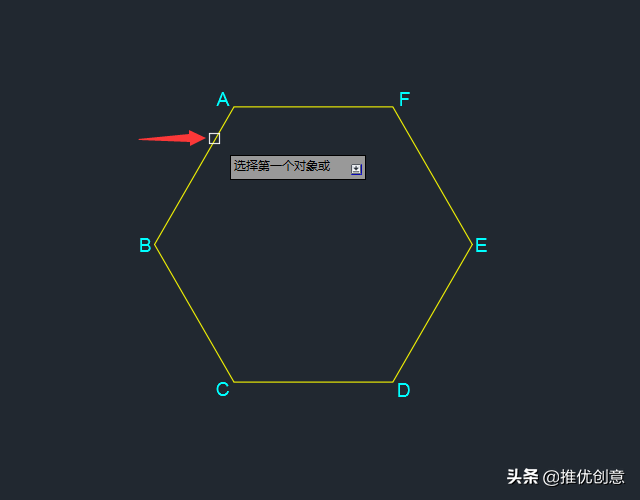

选择直线BA作圆角的第一个对象。

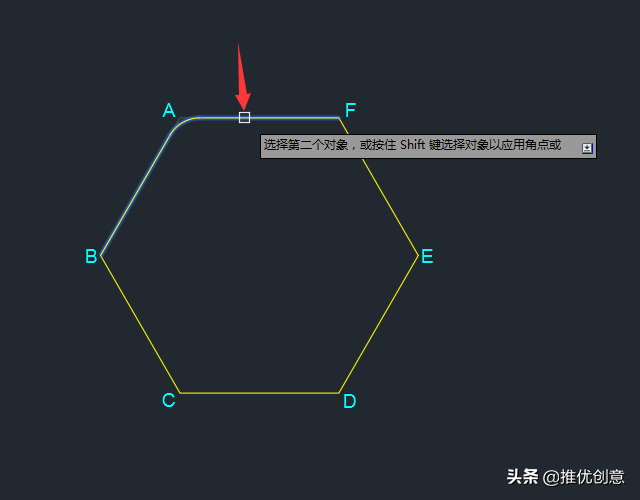

选择直线AF作圆角的第二个对象。这样就倒出了A处的圆角。

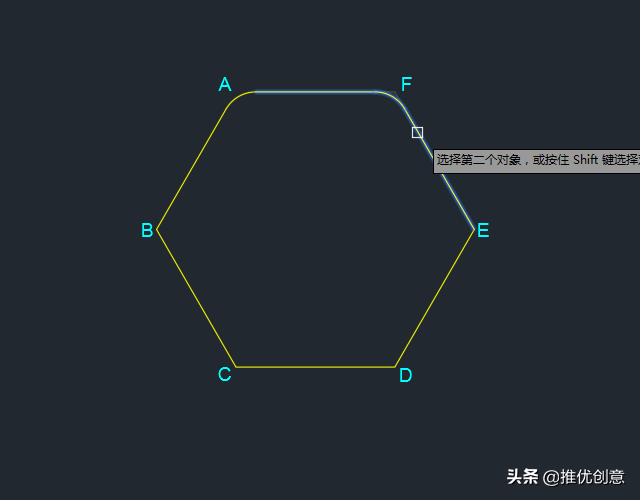

选择直线AF、直线EF倒出F处的圆角。

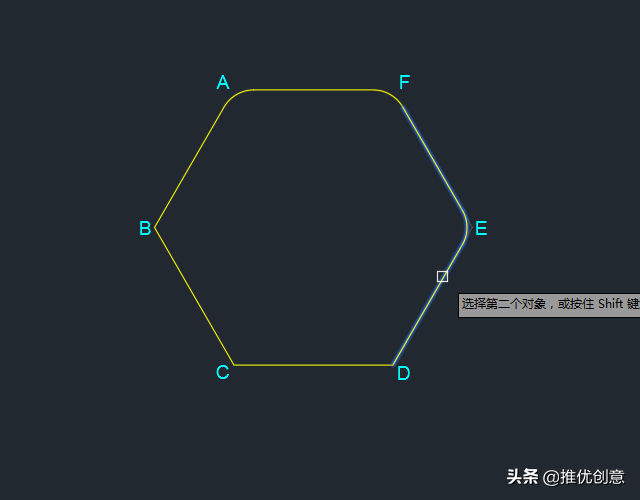

选择直线FE、直线DE倒出E处的圆角。

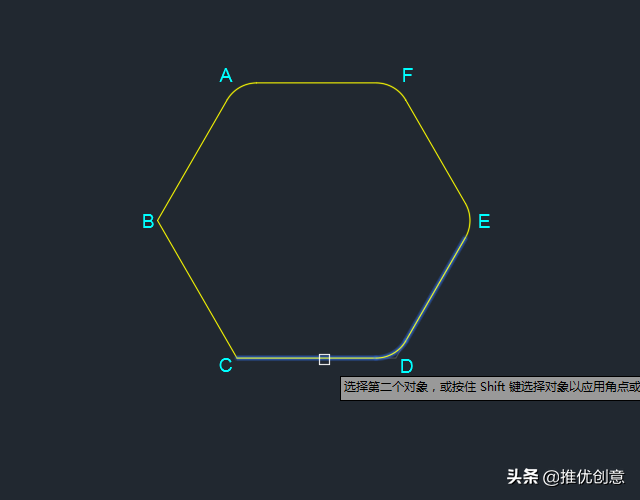

选择直线ED、直线CD倒出D处的圆角。
选择直线DC、直线BC倒出C处的圆角。

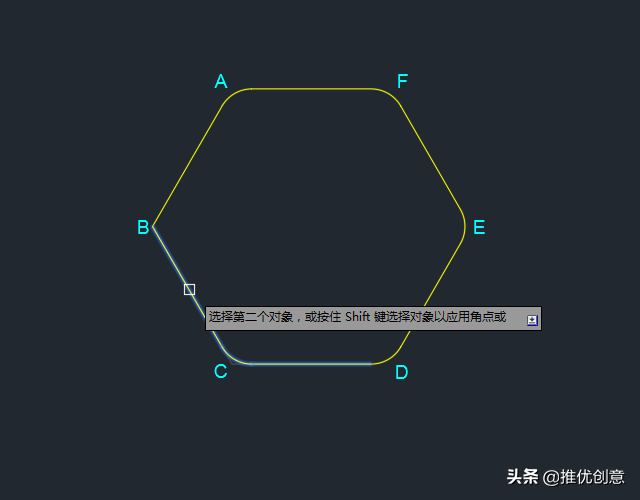

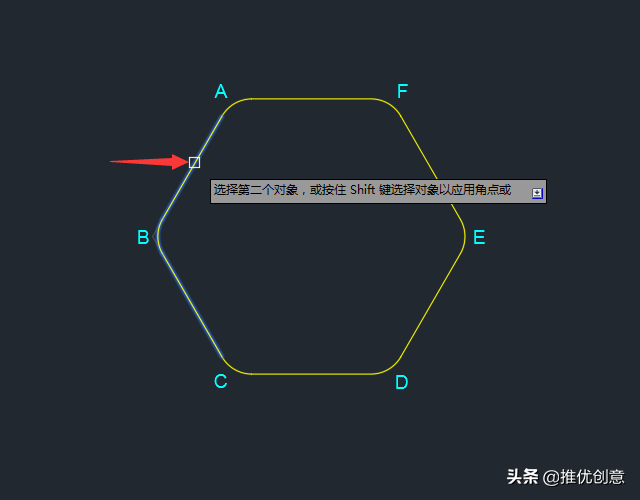

选择直线CB、直线AB倒出B处的圆角。
回车结束圆角命令。这样一次圆角命令就倒了多个圆角。
6.9.4、圆角选项：多段线(P)
在执行圆角命令过程中，如果选择”多段线(P)”选项，则对单一对象的多段线完成所有拐角的倒圆角。

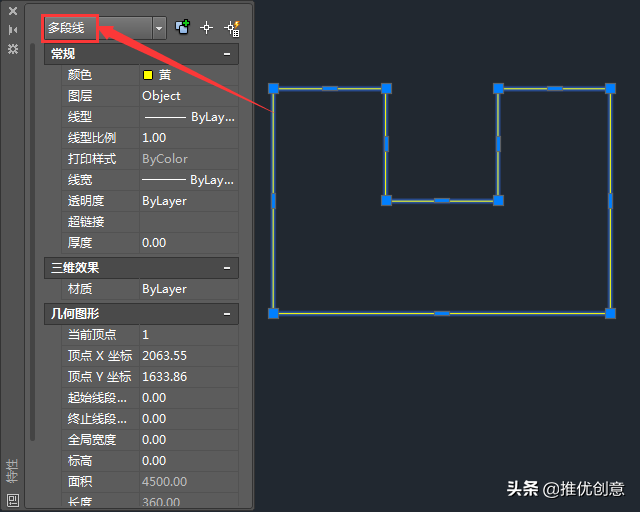

如下图有一个多段线图形，我们将对它的拐角进行倒圆角操作。
命令：F（表示FILLET，圆角命令）

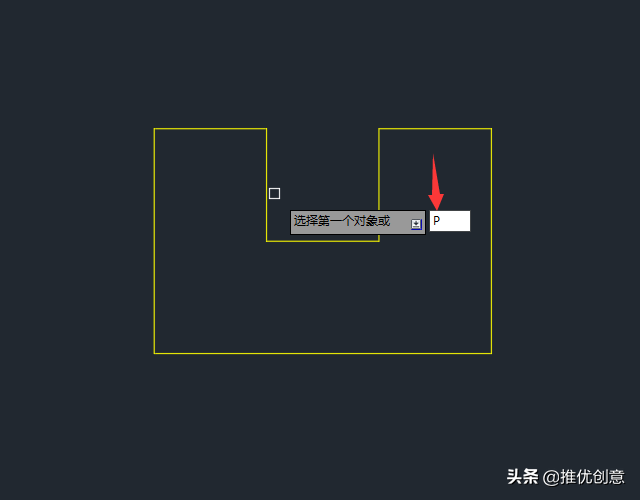

输入：P（表示选择多段线选项）

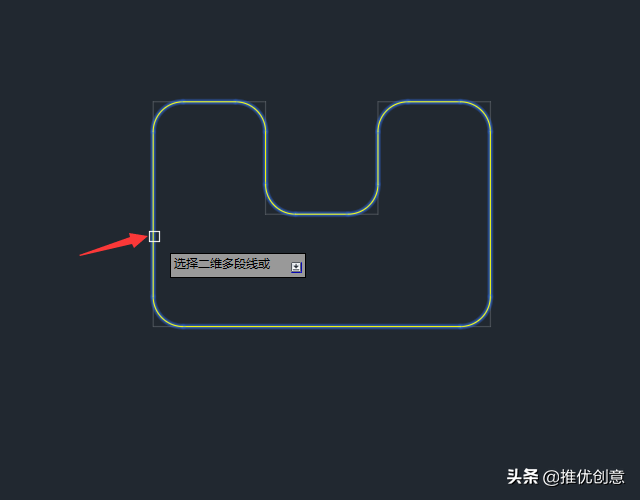

如下图所示，在多段线的任意一处上点击选择多段线。

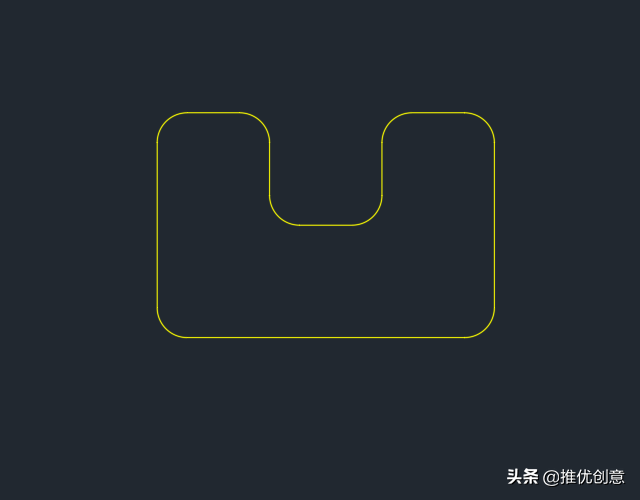

这样就一次性完成了多段线所有拐角的倒圆角。
6.9.5、圆角选项：修剪(T)
圆角命令的”修剪(M)”选项控制倒完圆角后是否修剪拐角。缺省为修剪。

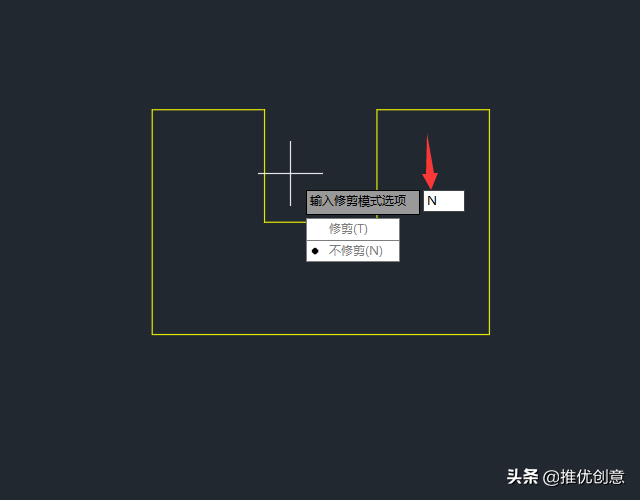

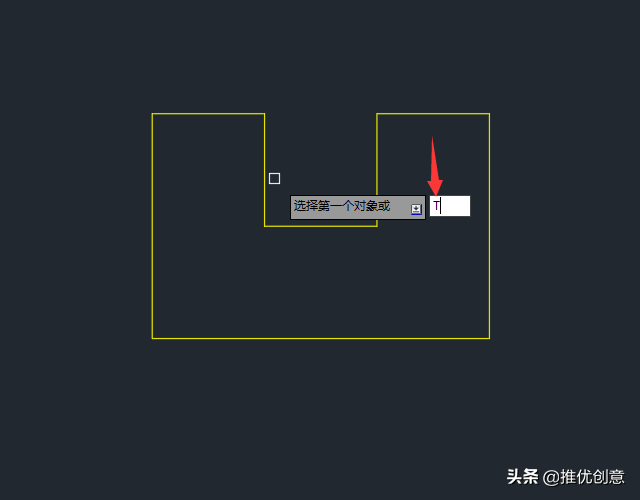

如下图所示，我们在执行圆角命令的过程中输入：T（表示设置修剪选项）
接着输入：N（表示选择不修剪）

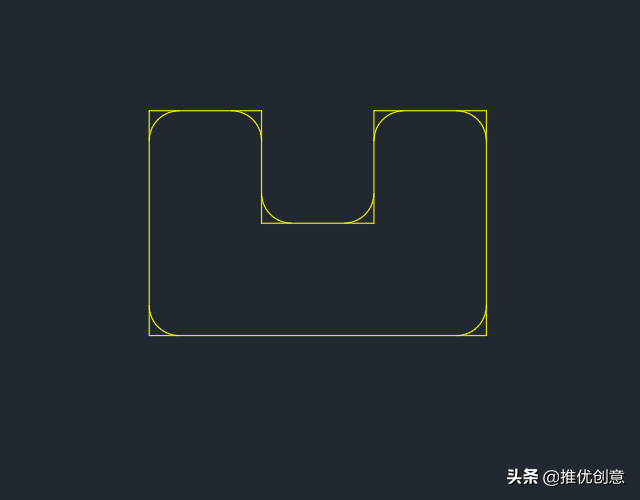

这样完成倒圆角后，可以看到拐角没有被修剪。
6.9.6、圆角的特殊应用一
两条平行直线之间可以倒圆角吗？如果可以，倒完圆角后又是怎样的情形？我们来看实例。

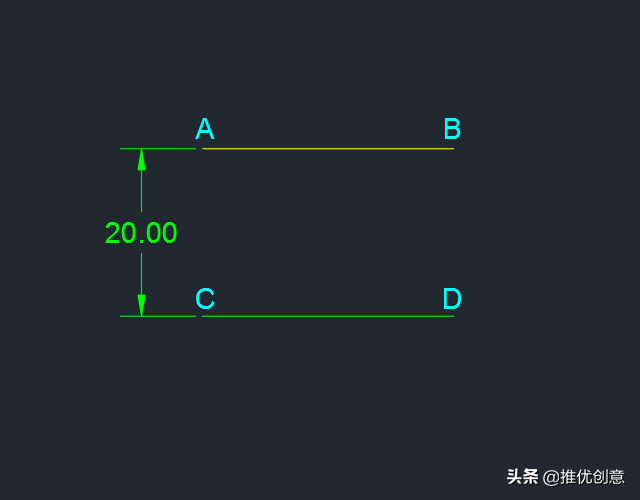

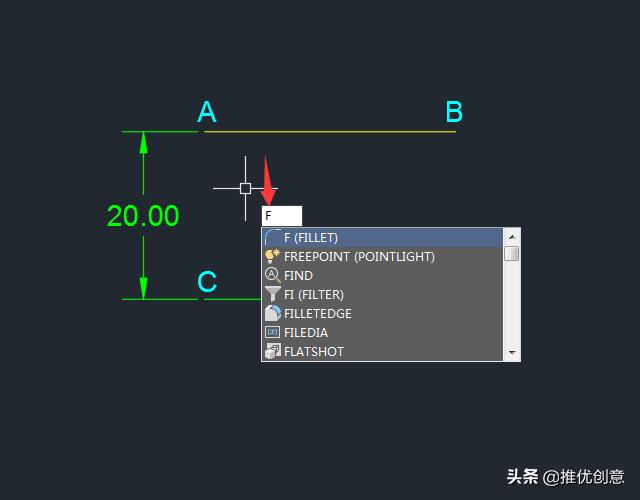

如下图所示，黄色直线AB平行于绿色直线CD，它们的间距为20。
命令：F（表示FILLET，圆角命令）

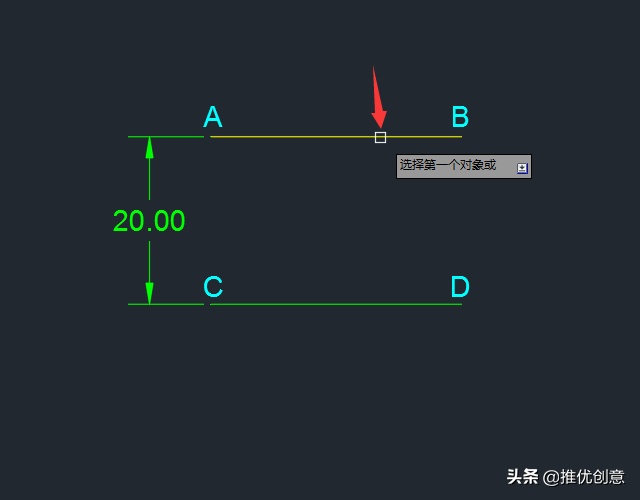

在靠近B端选择直线AB作为圆角的第一个对象。
选择直线CD作为圆角的第二个对象。

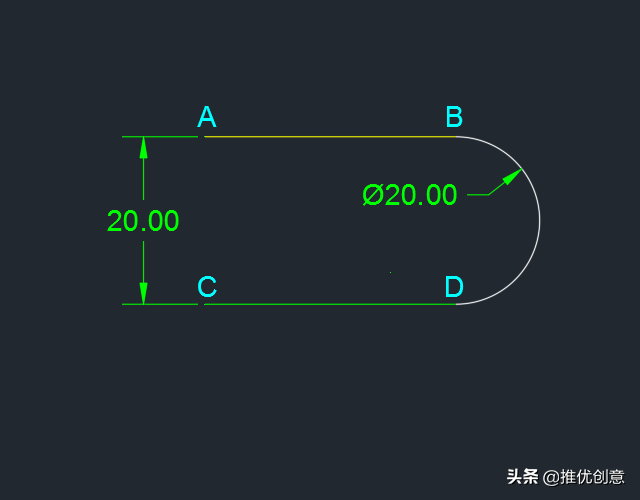

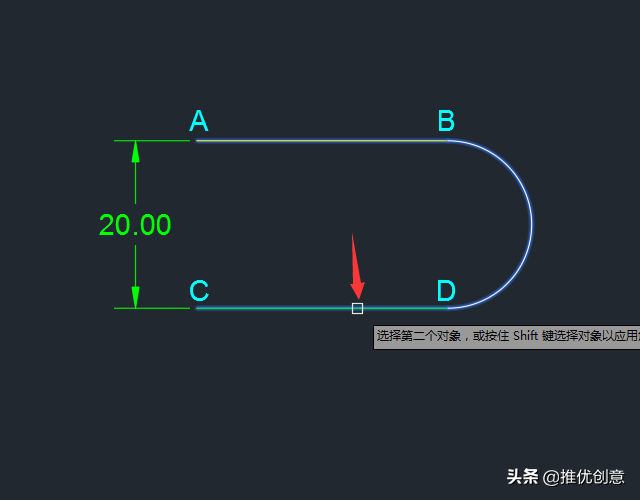

这样就在两条平行线之间倒出了一个半圆弧的圆角，圆弧的直径为两条平行线之间的间距。

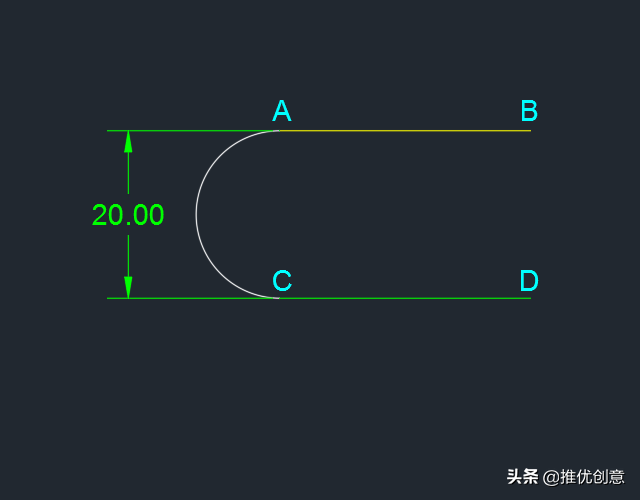

如下图所示，如果选择圆角对象的时候靠近A端，那么将在所靠近的一则执行倒圆角。
6.9.7、圆角的特殊应用二
如果将圆角的半径设置为0，圆角命令可以用来绘制拐角，将两个没有交点的对象生成一个拐角。

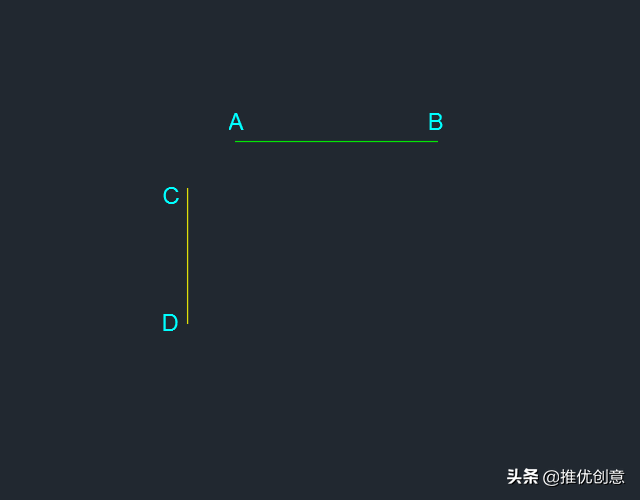

如下图所示，直线AB与直线CD没有交点，也就没有形成拐角。

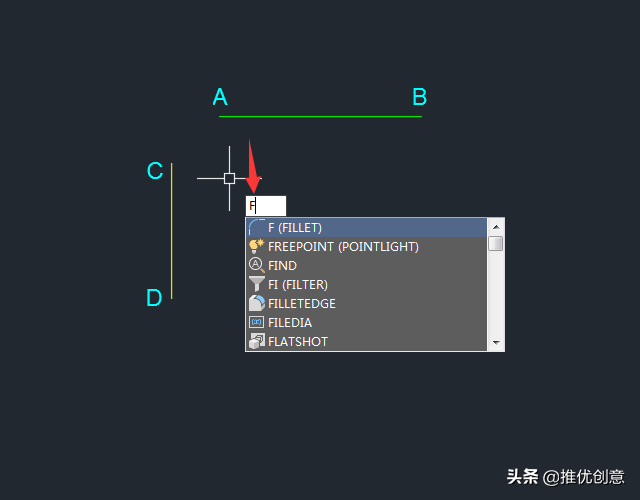

命令：F（表示FILLET，圆角命令）

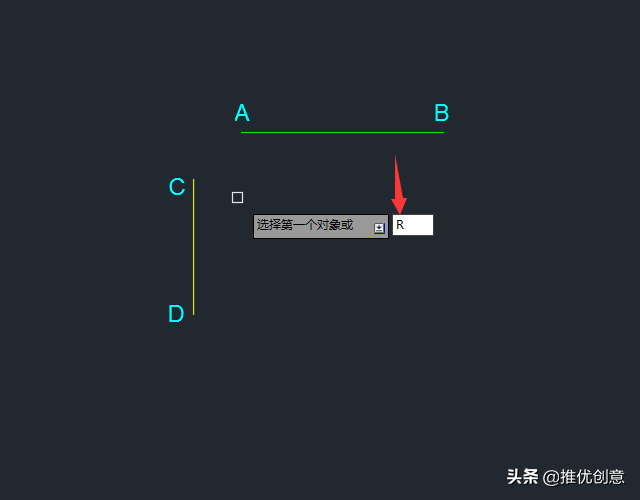

输入：R（表示设置圆角半径大小）

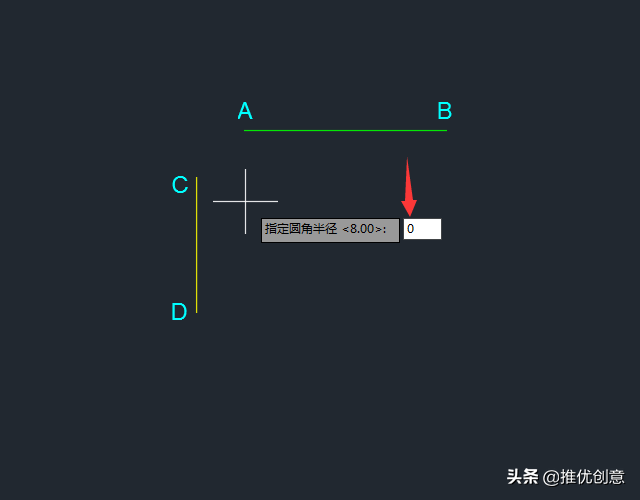

输入圆角半径值”0″。

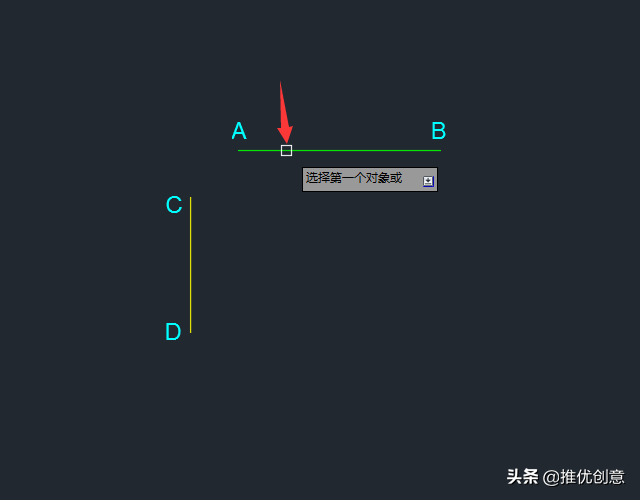

选择直线AB作为圆角的第一个对象。

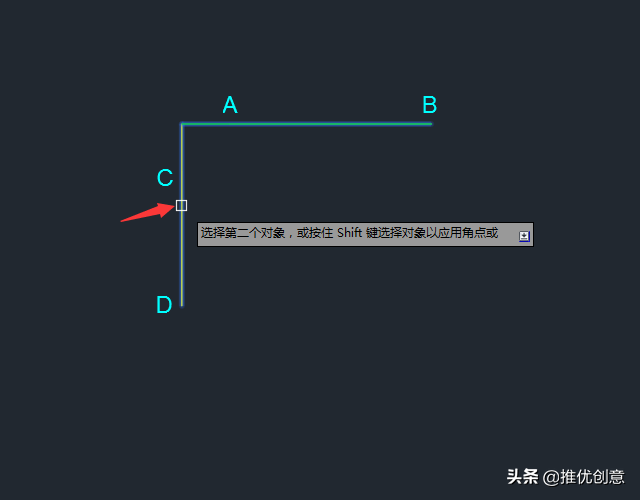

选择直线CD作为圆角的第二个对象。

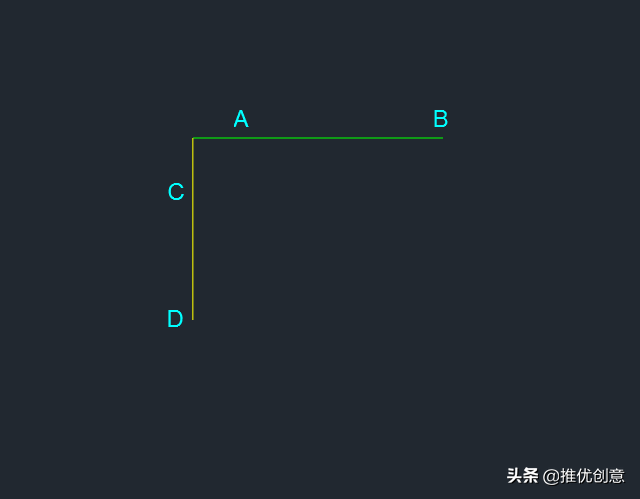

完成后效果见下图。
