一张完整的建筑图纸包含了很多内容，从设计到施工等，图纸是工程人员交流的语言，看懂图纸是入行的基础，包括图纸上面的图形、代号、符号含义等。

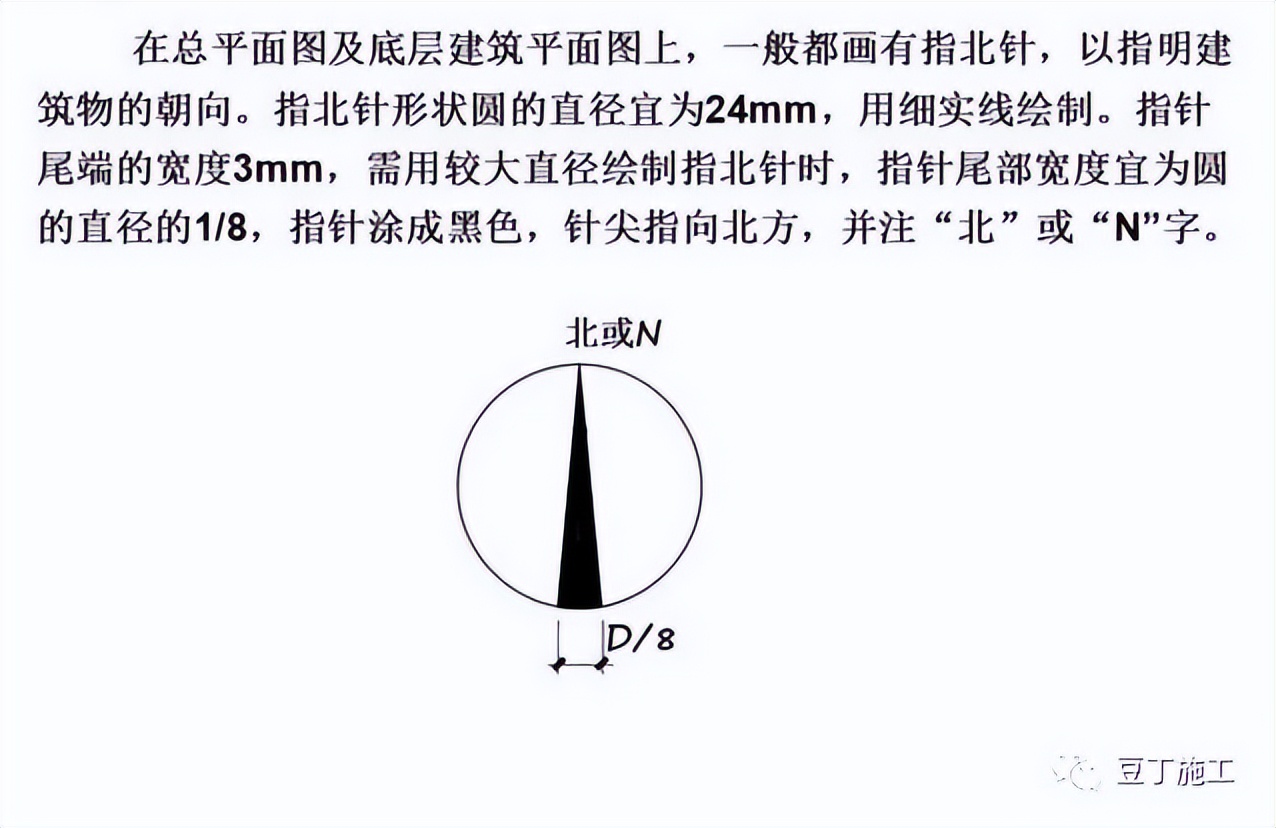

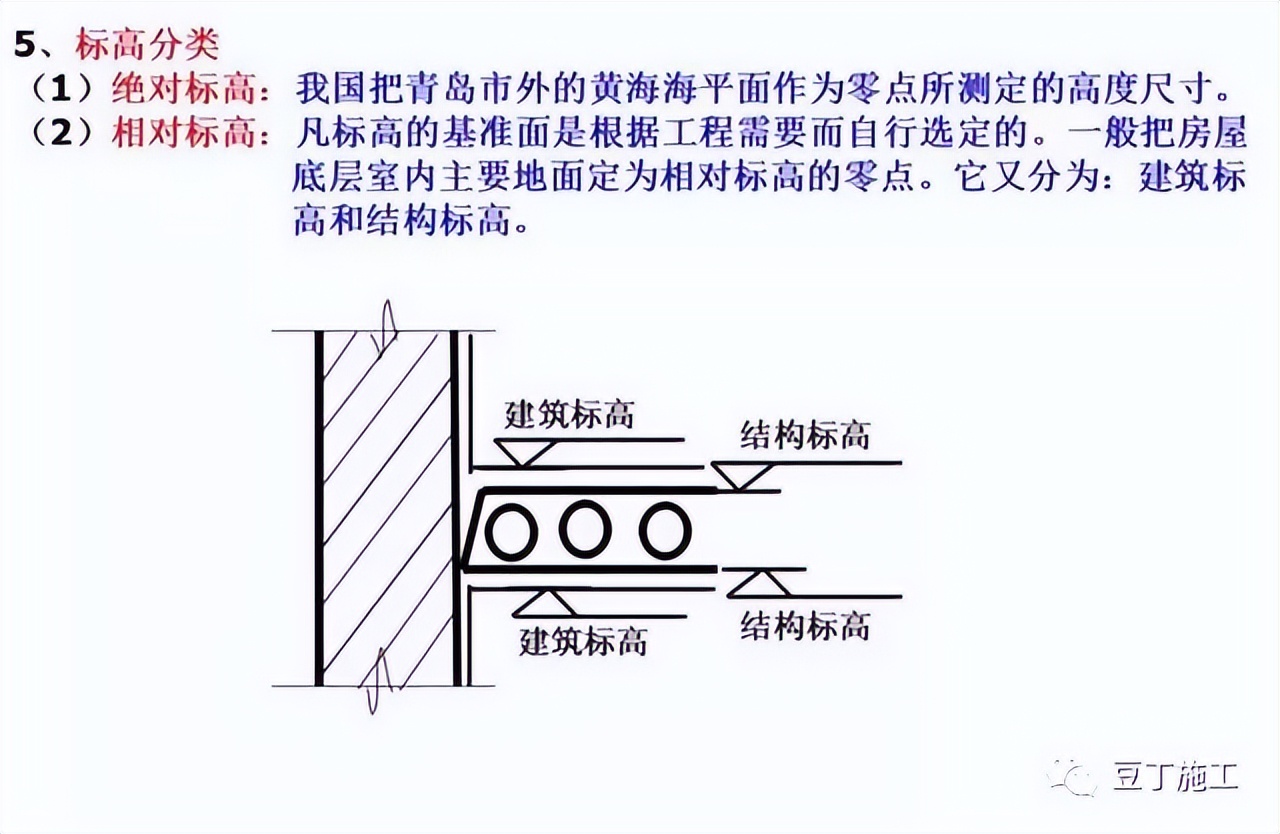

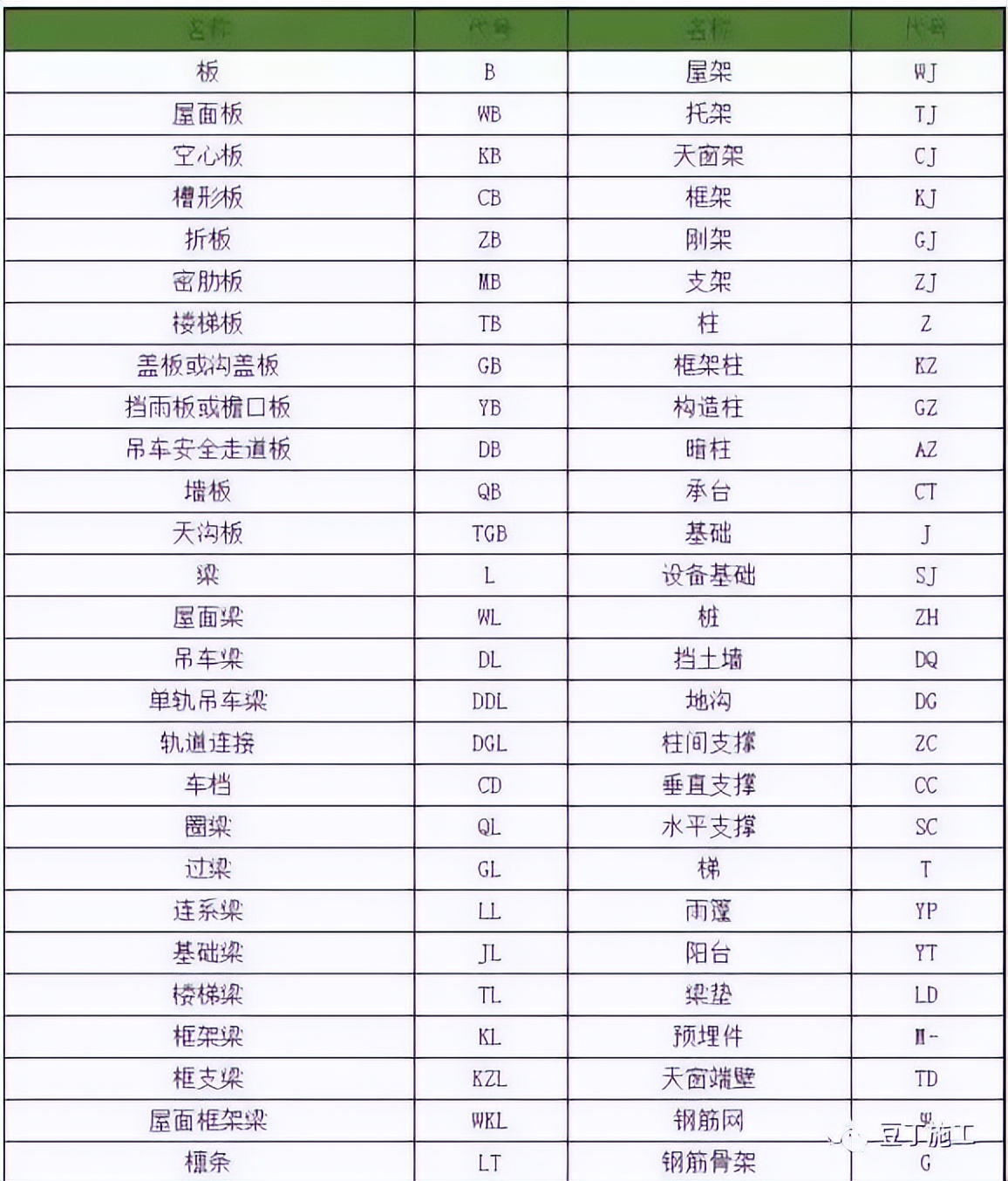

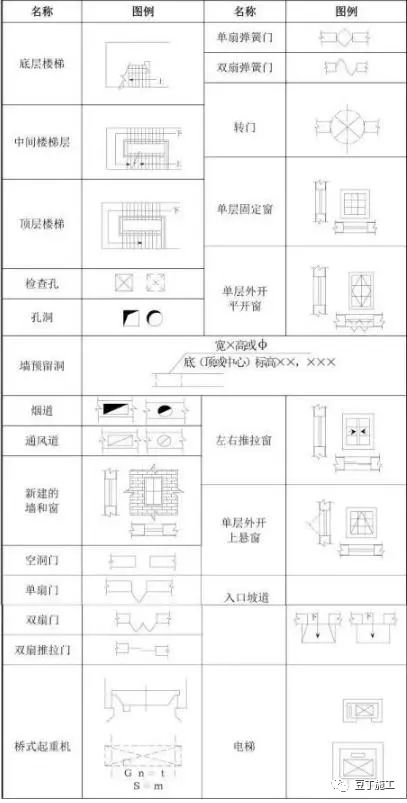

一、常用建筑符号含义示例图
二、请很好记的看图口诀
1、从上往下看，从左往右看。
2、由外向里看，由大向小看，由粗向细看。
3、图样说明对照看，建施结施结合看，设备图纸参照看。
4、先看全局性基本图，后看局部性详图。

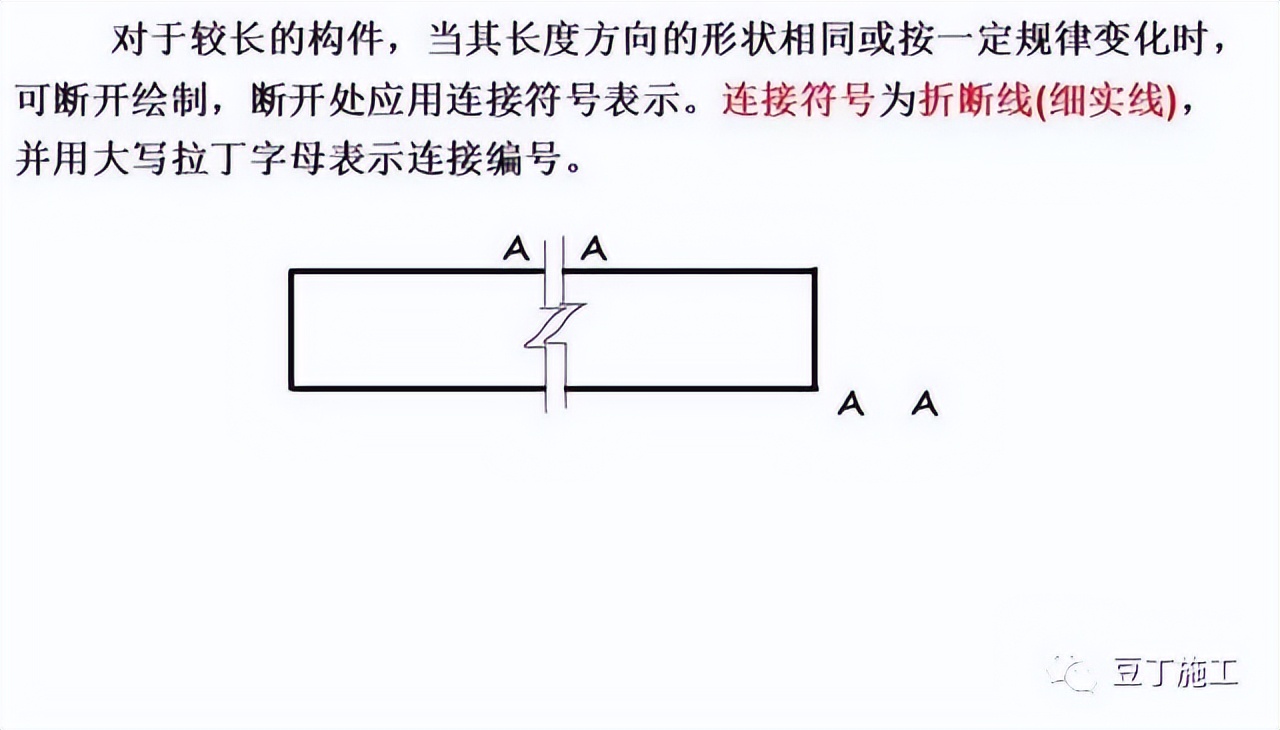

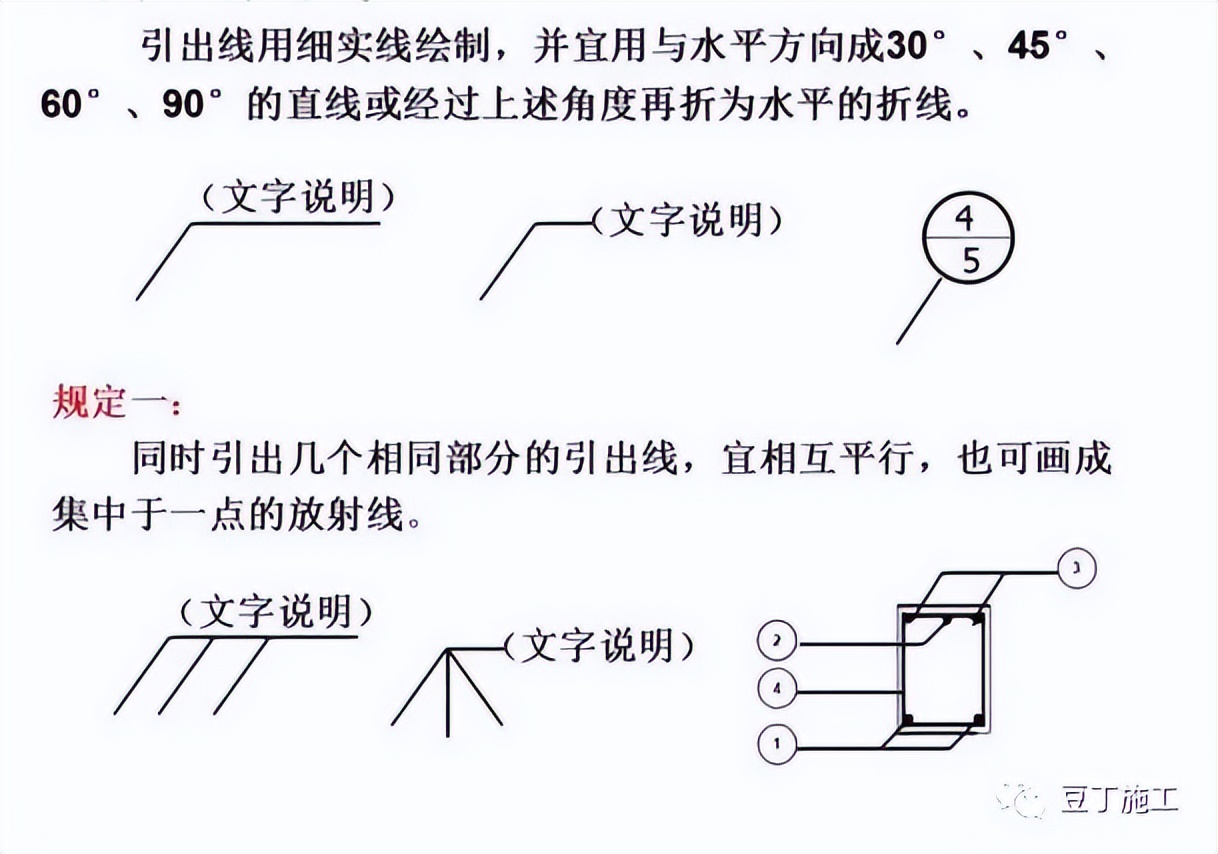

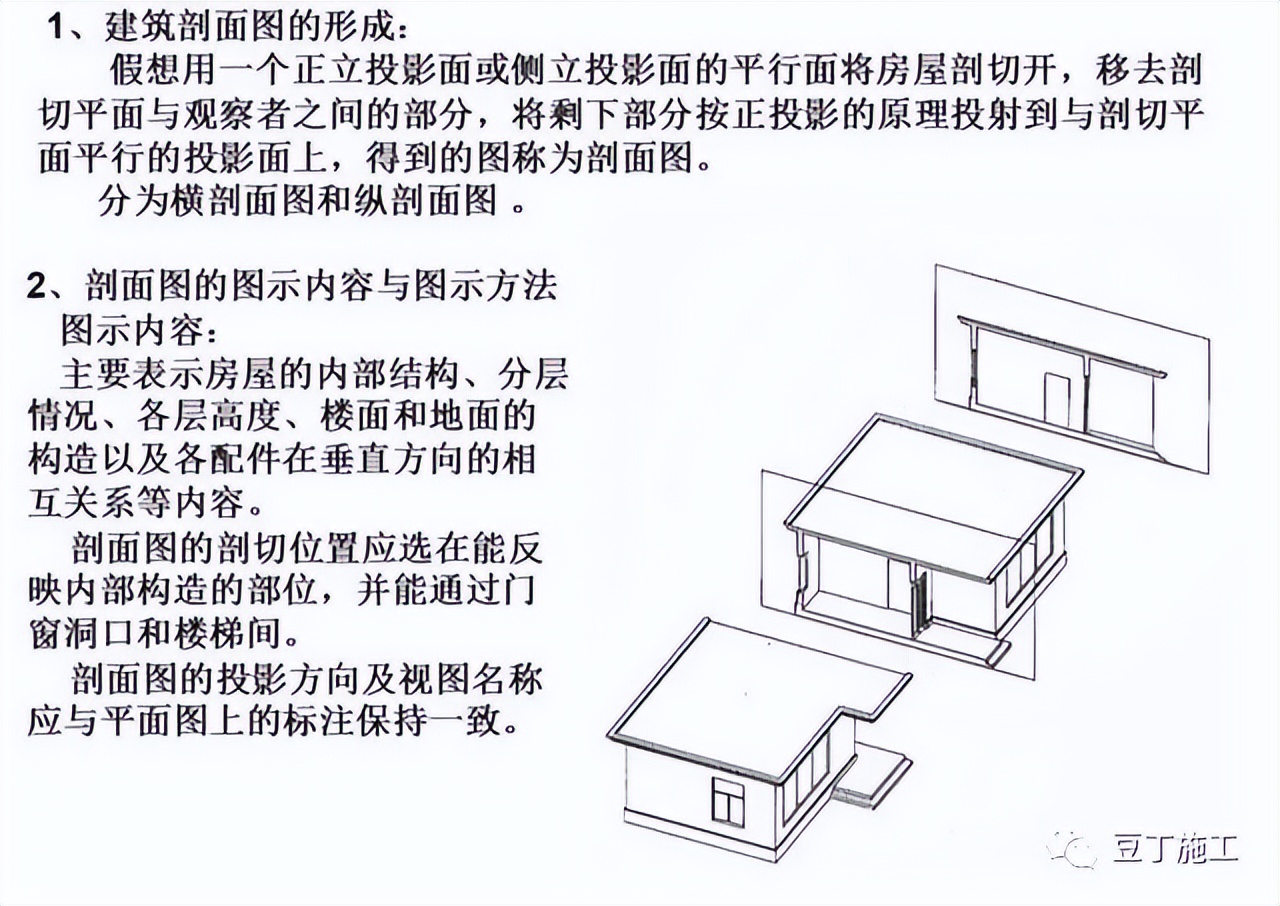

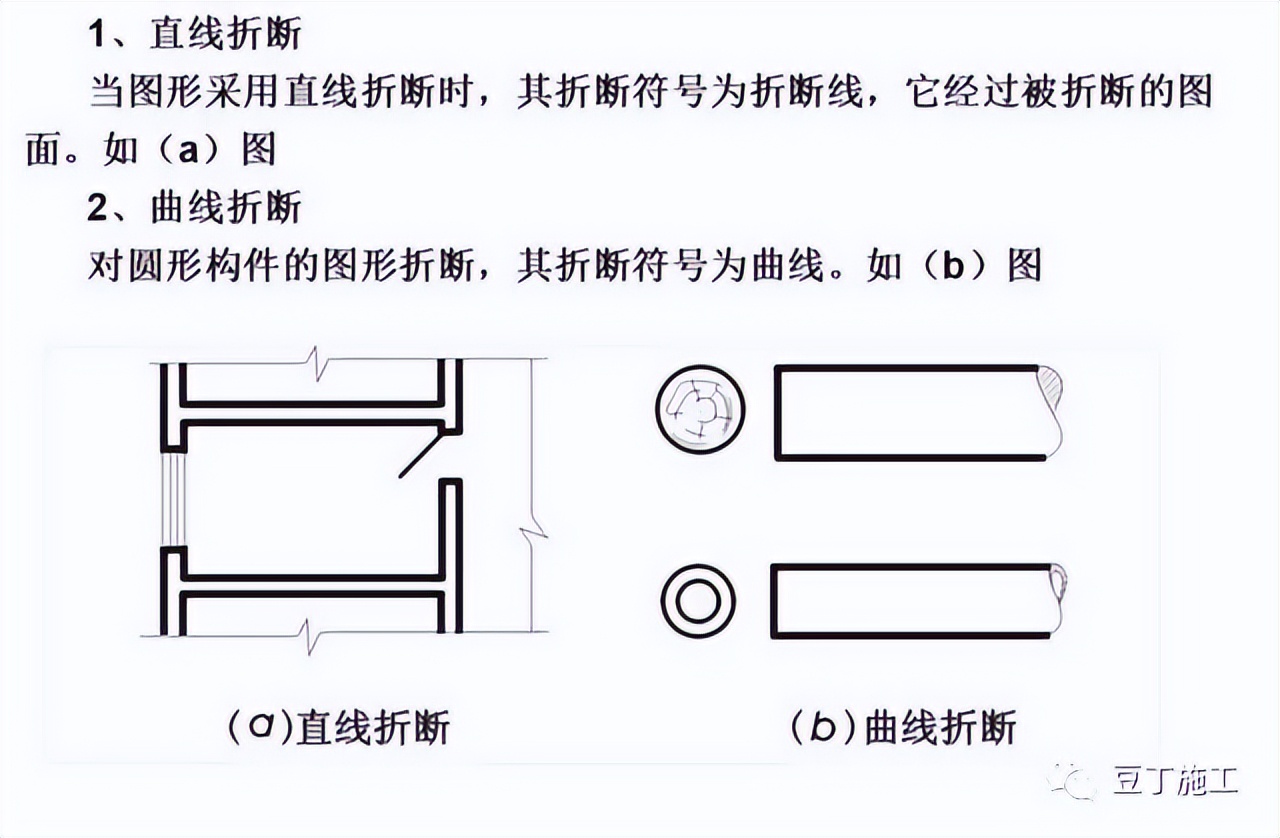

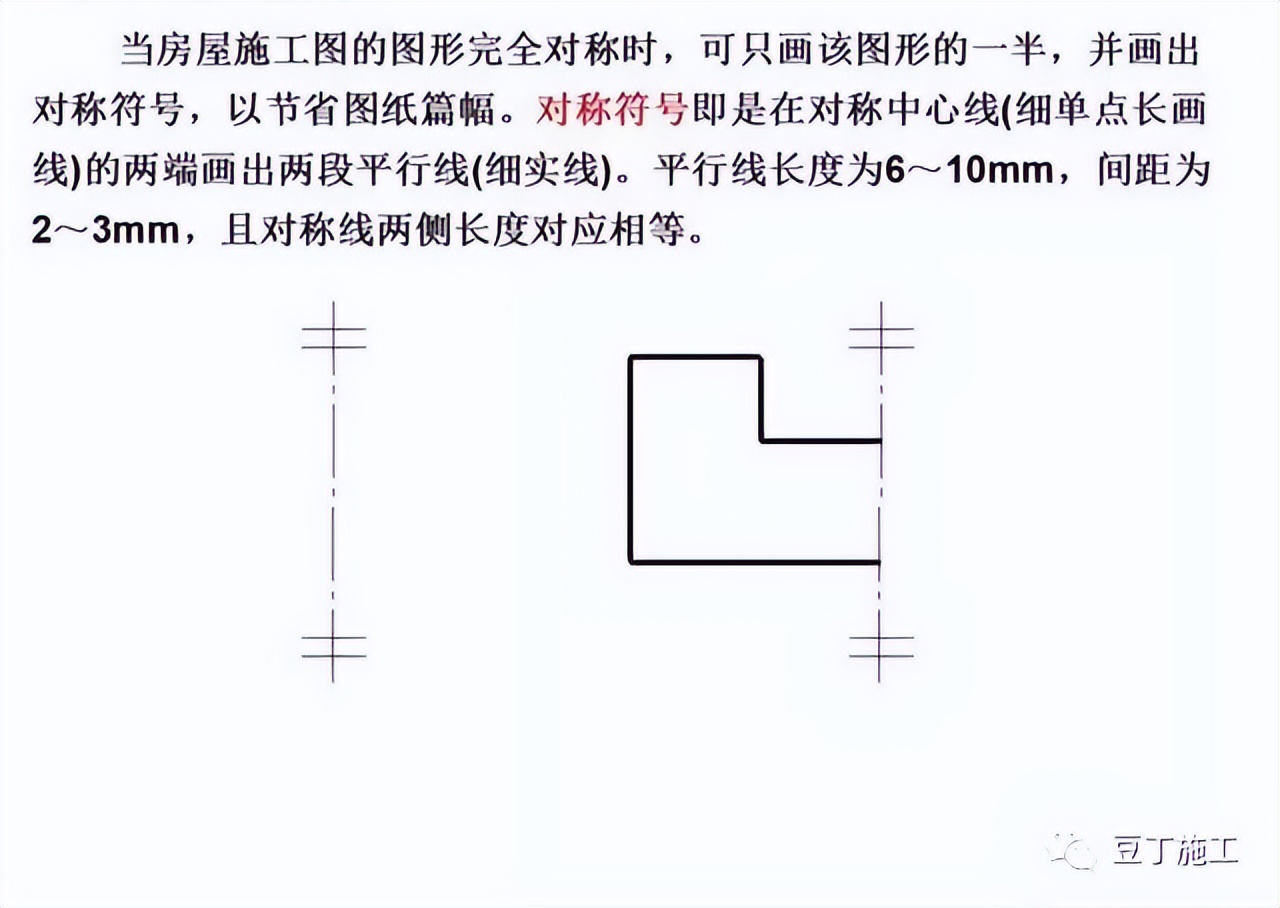

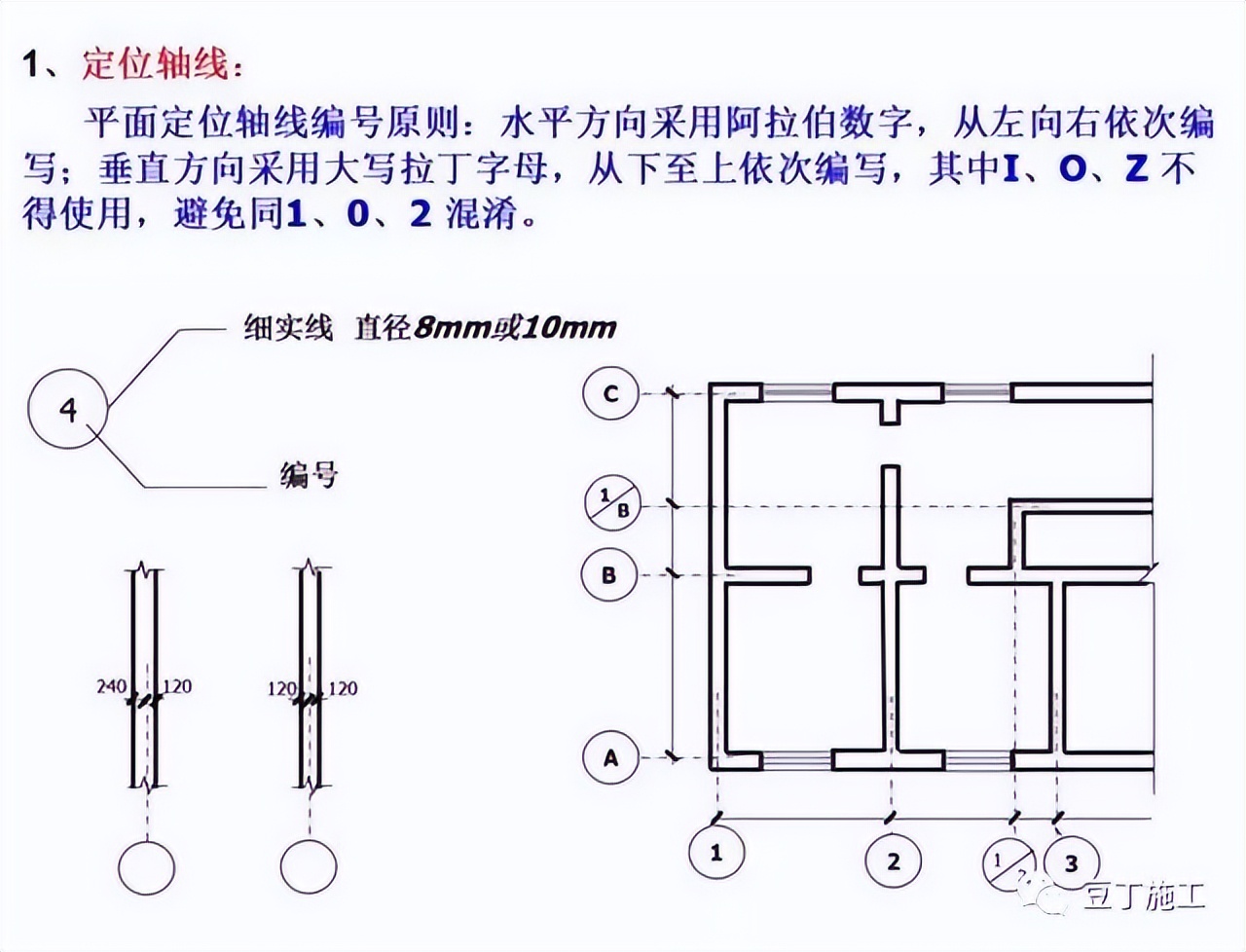

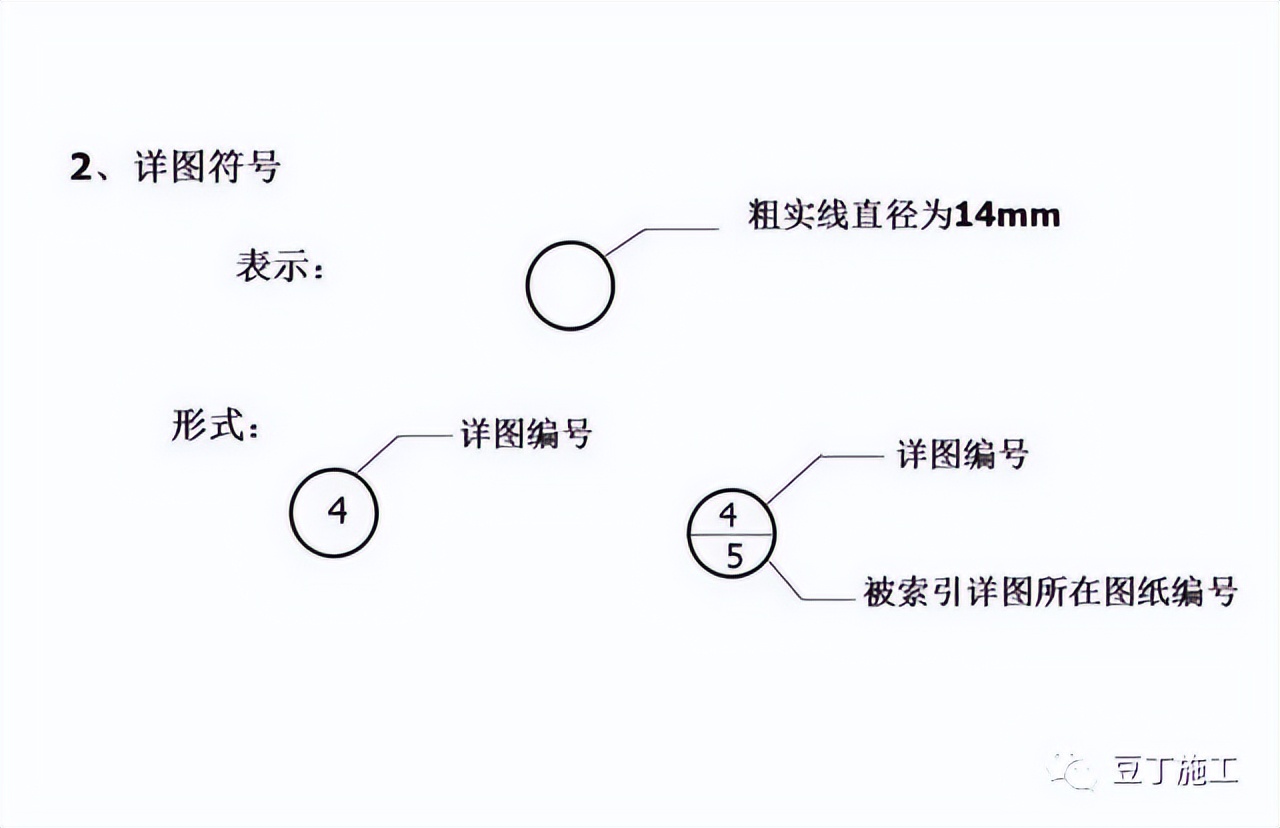

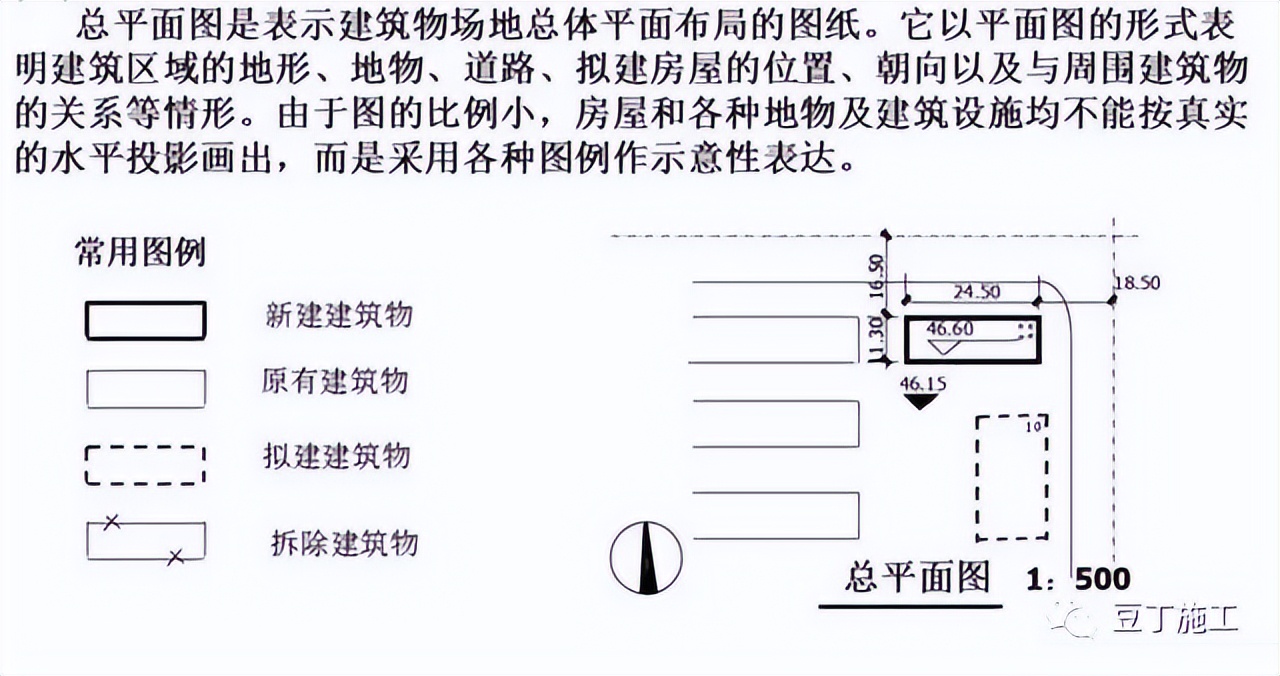

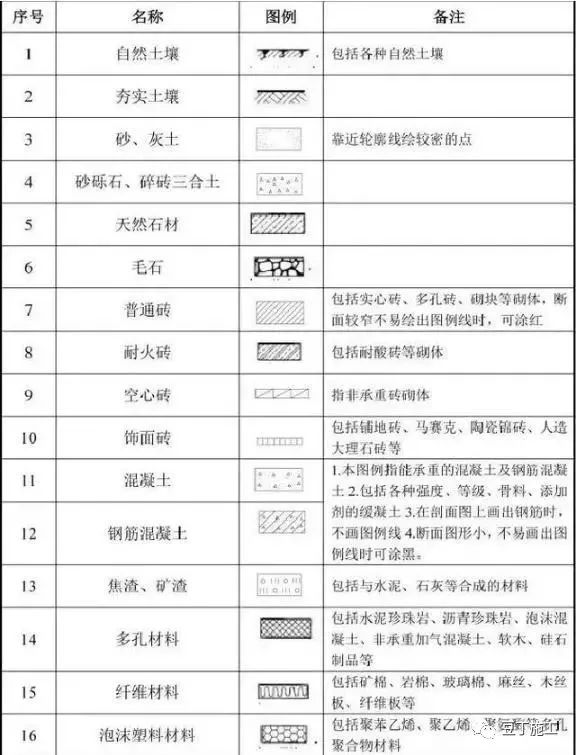

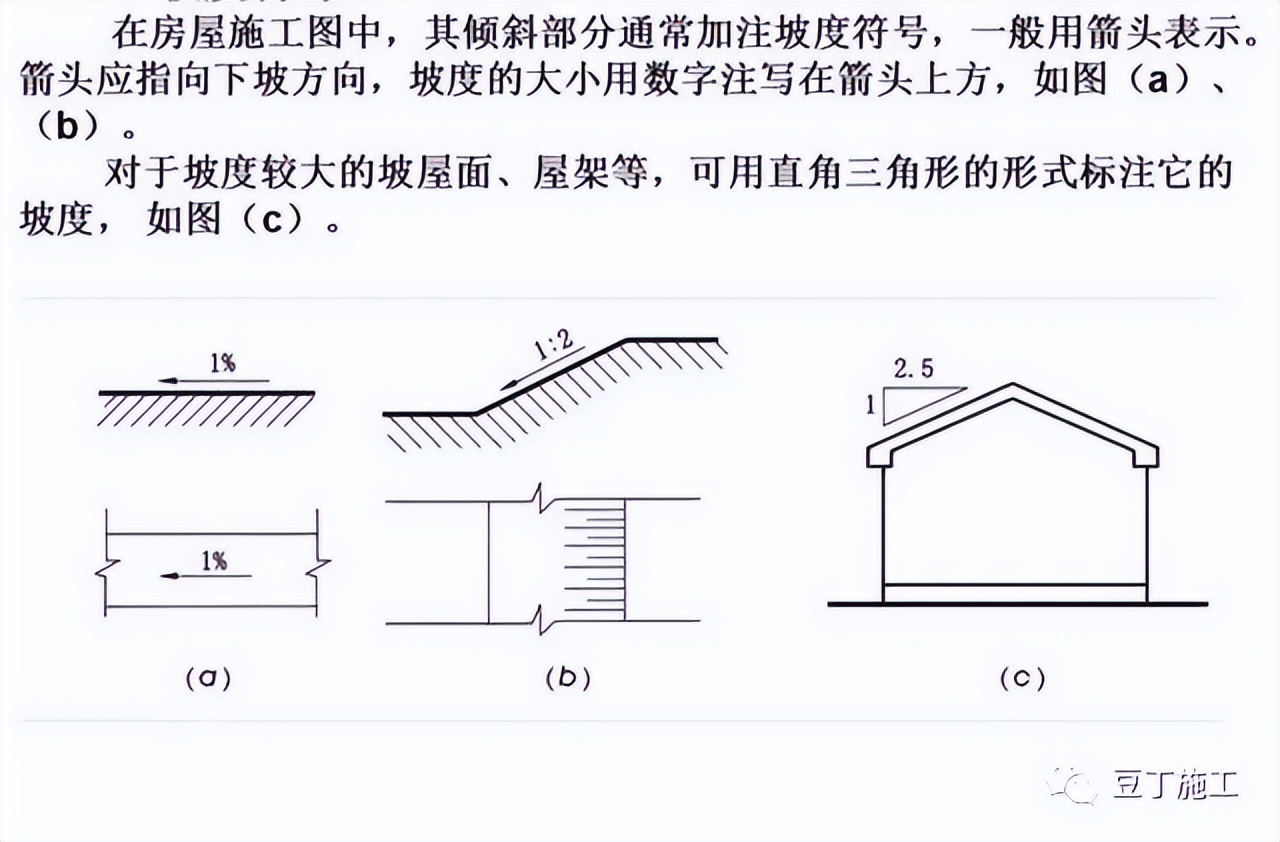

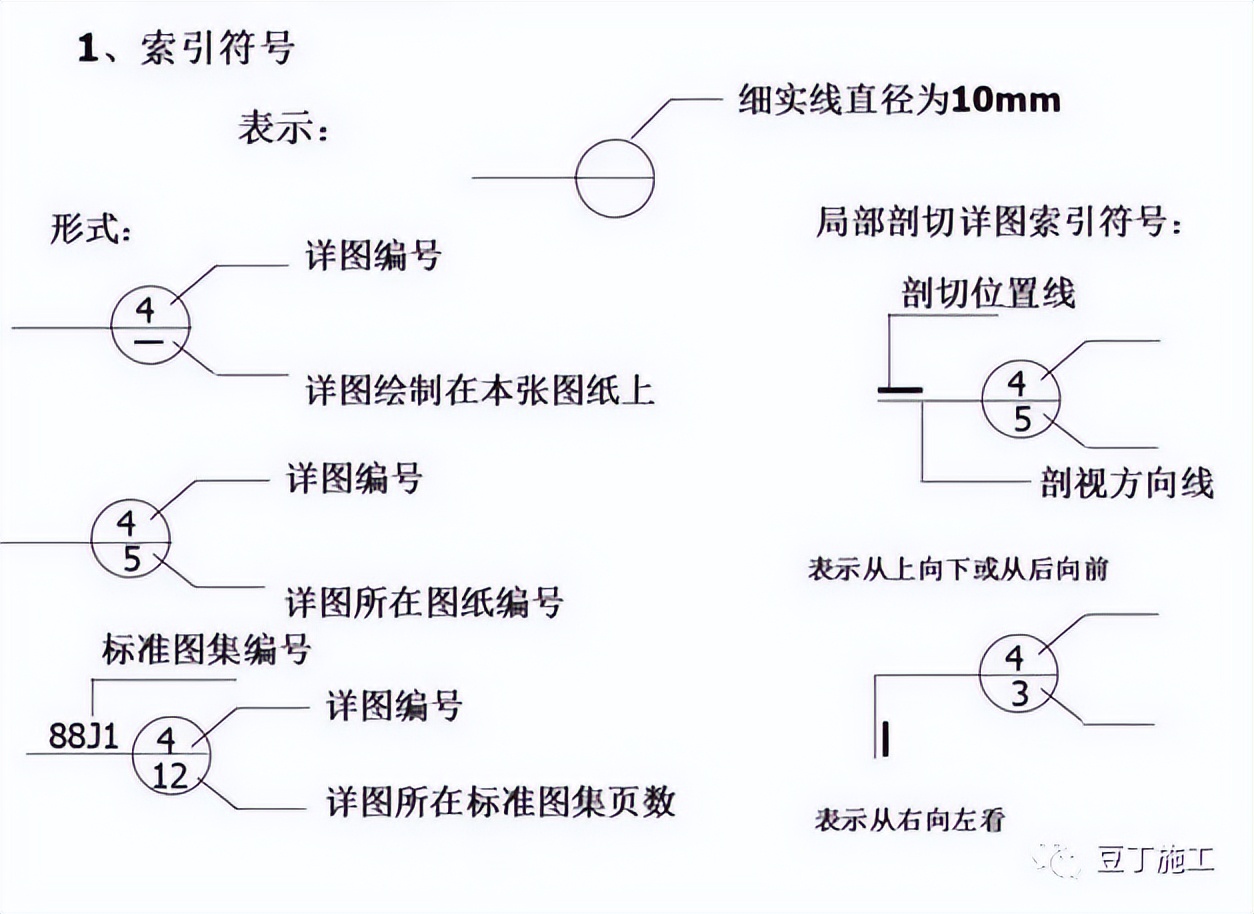

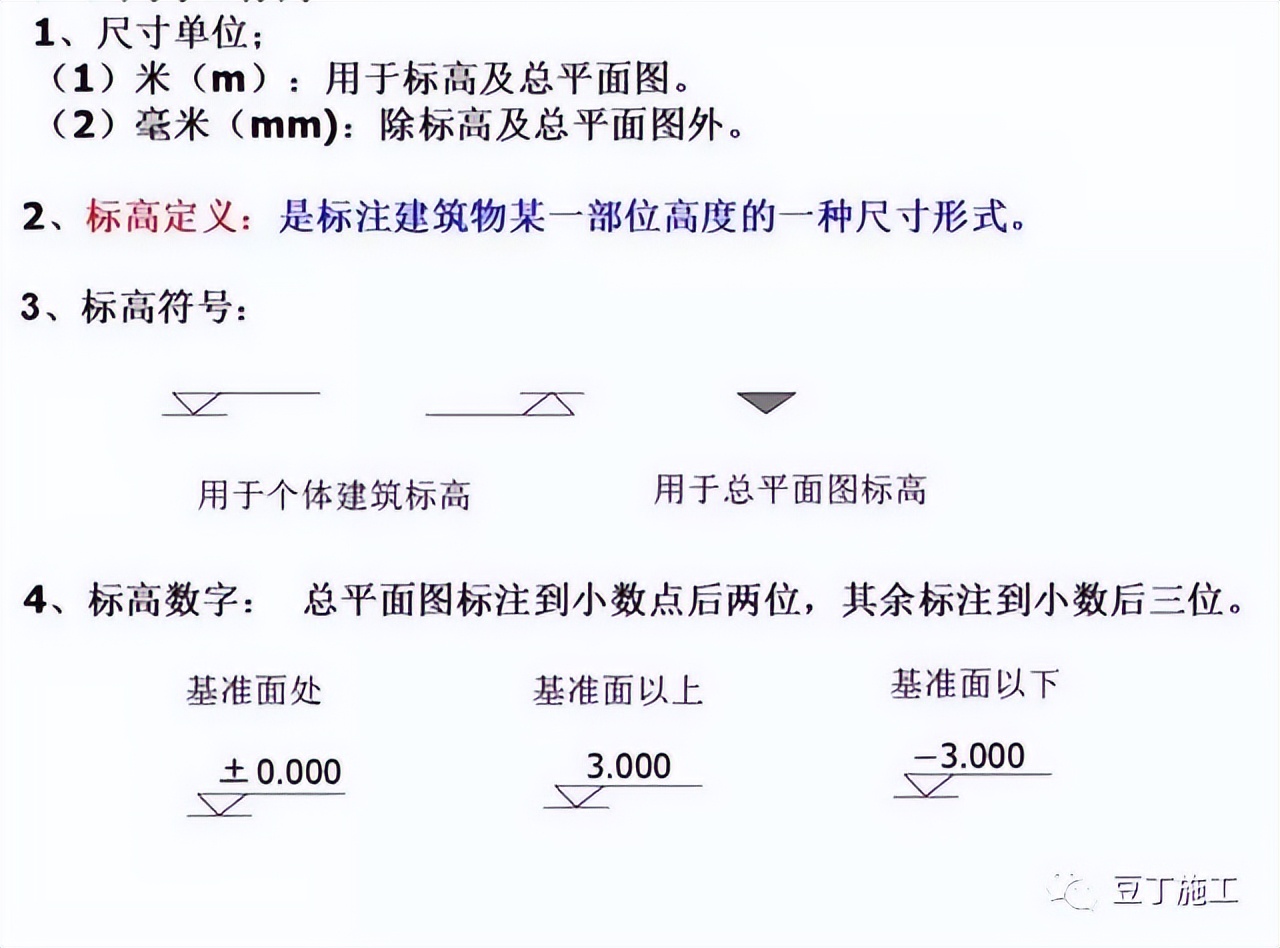

三、复杂的线条、图例符号

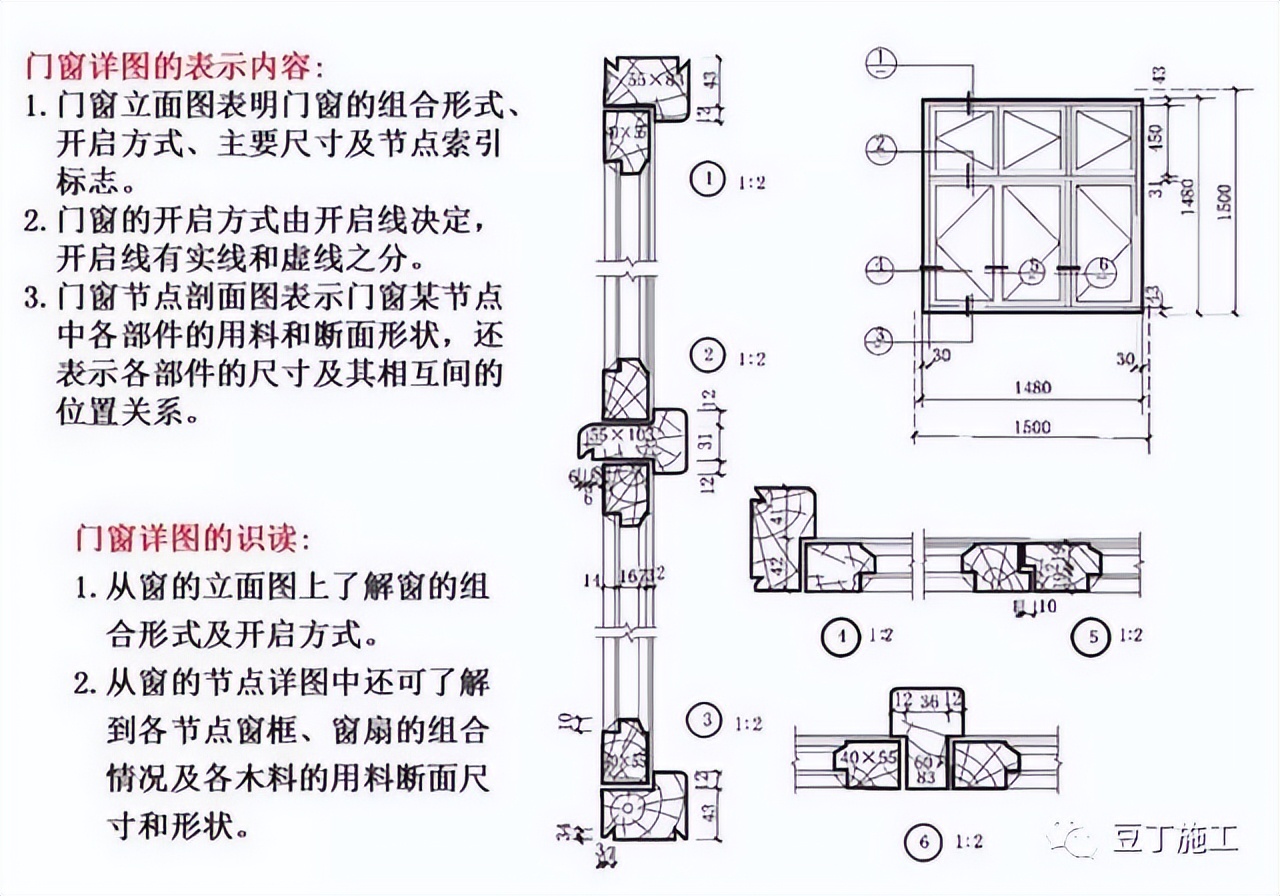

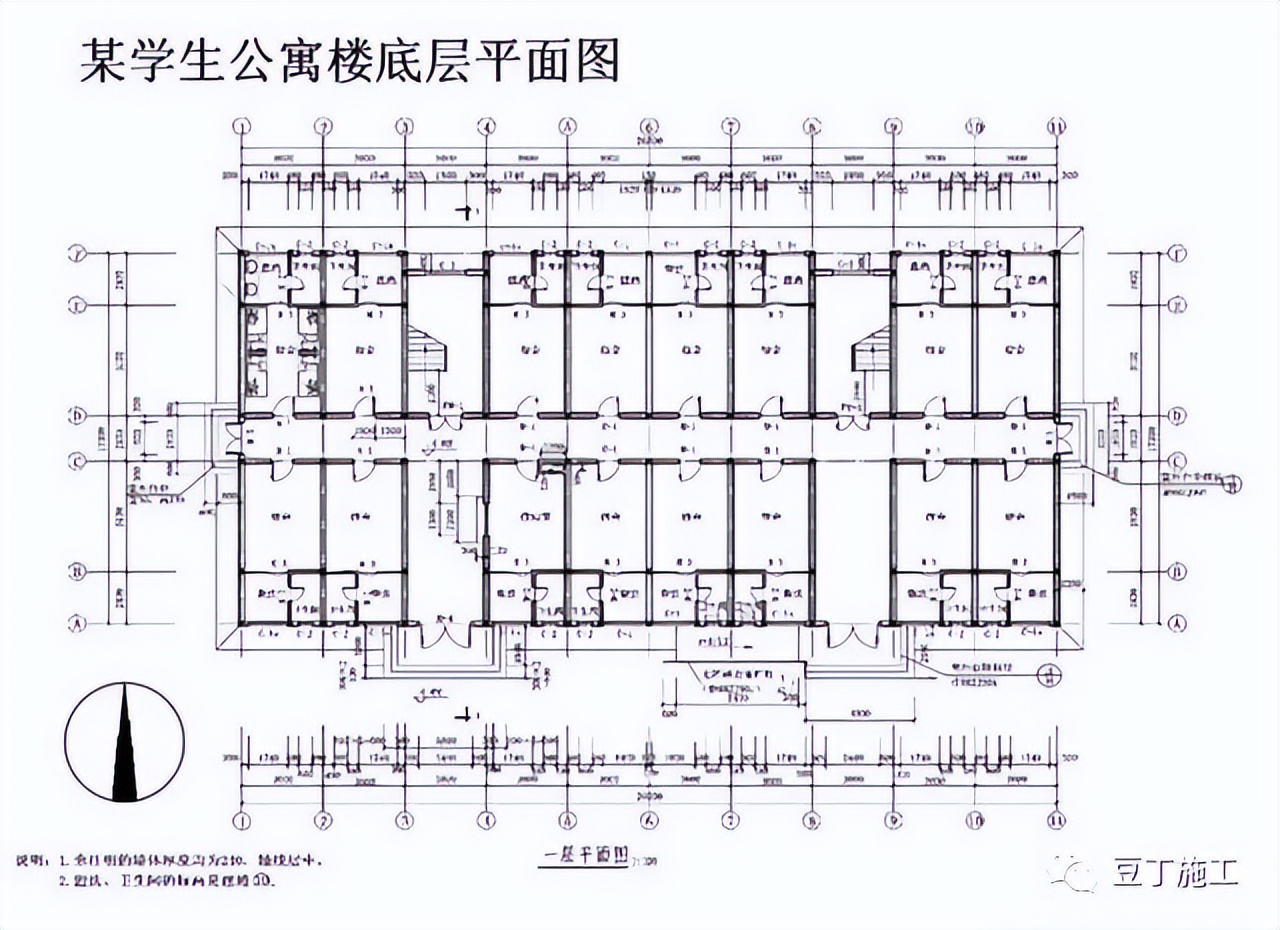

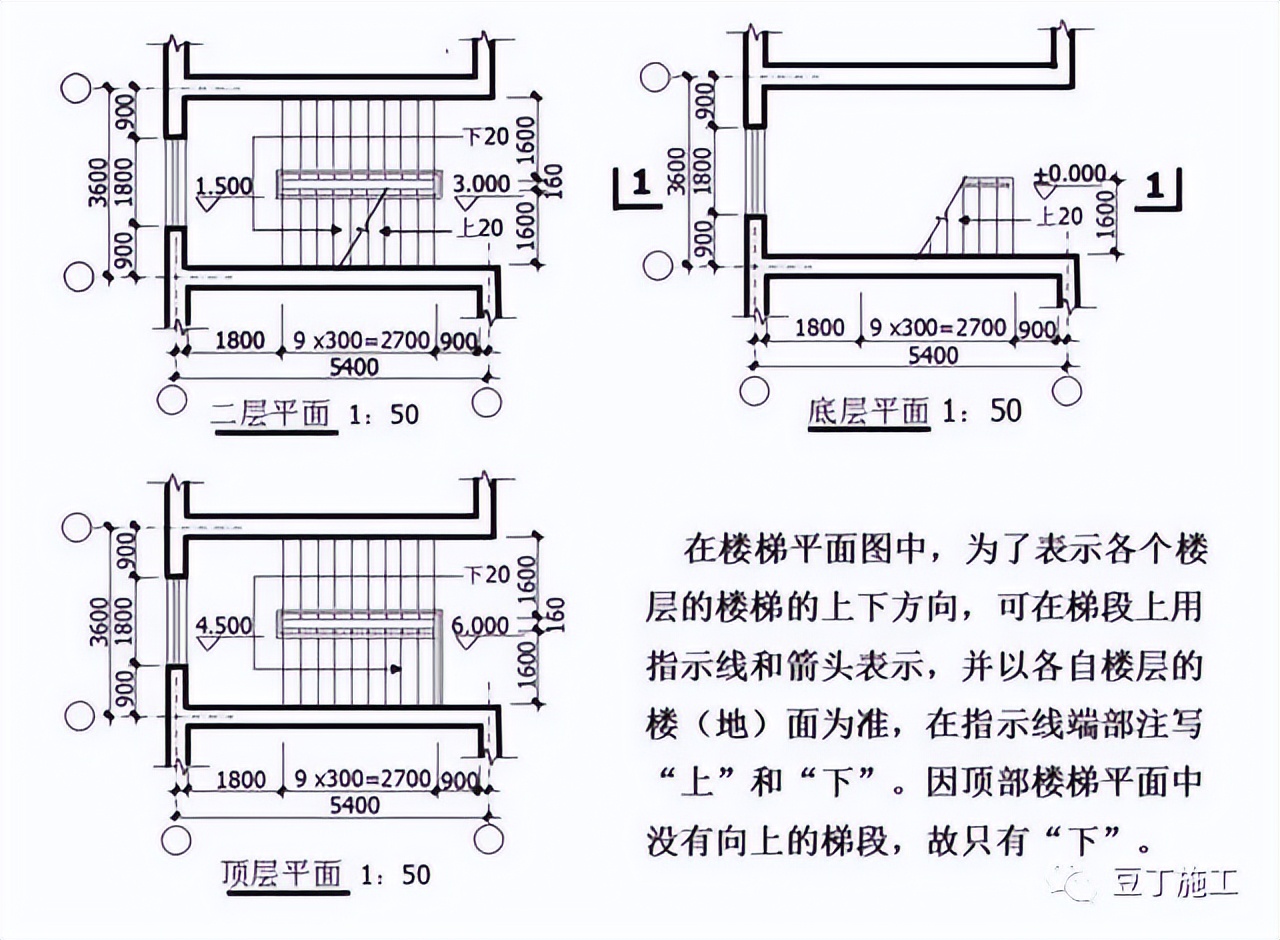

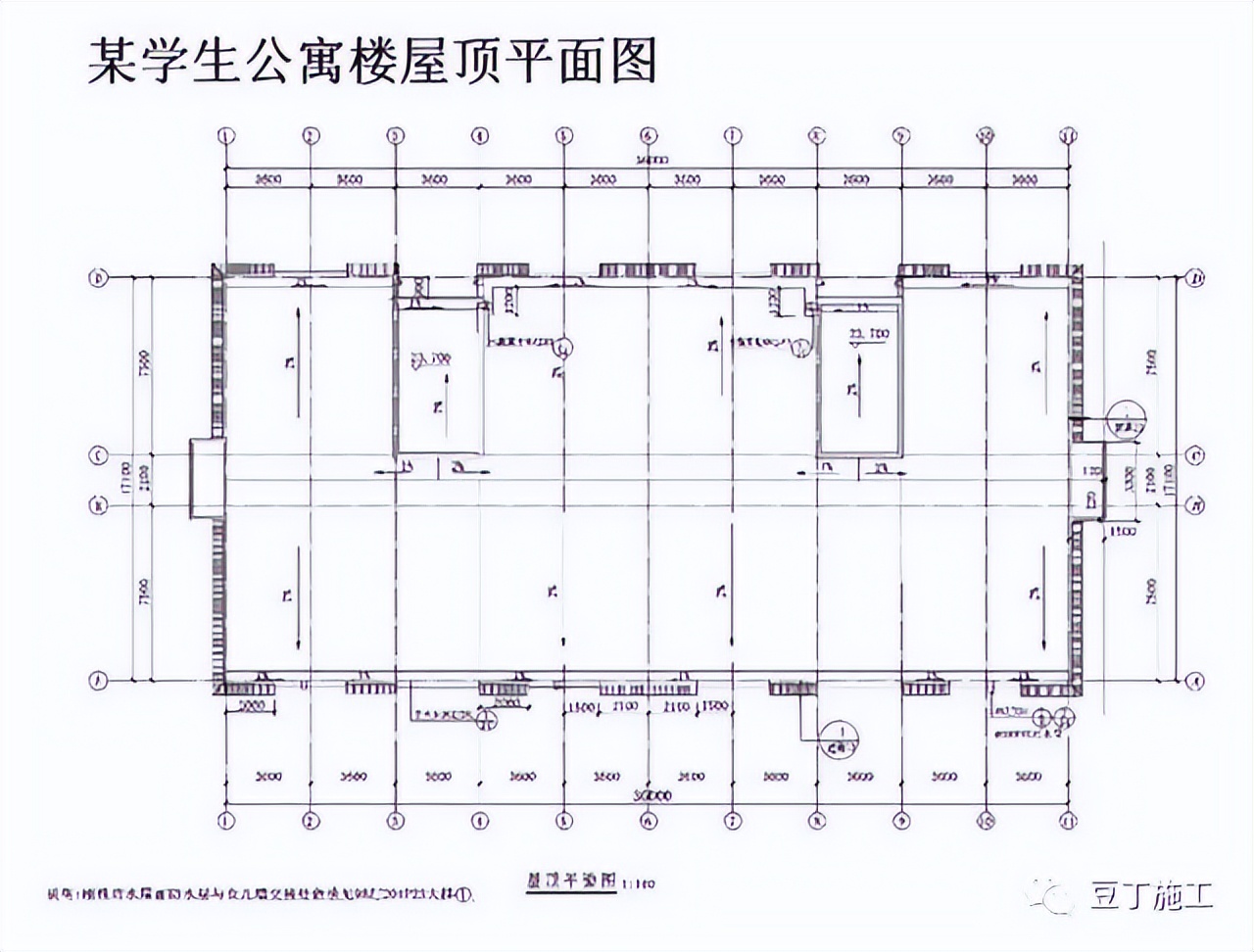

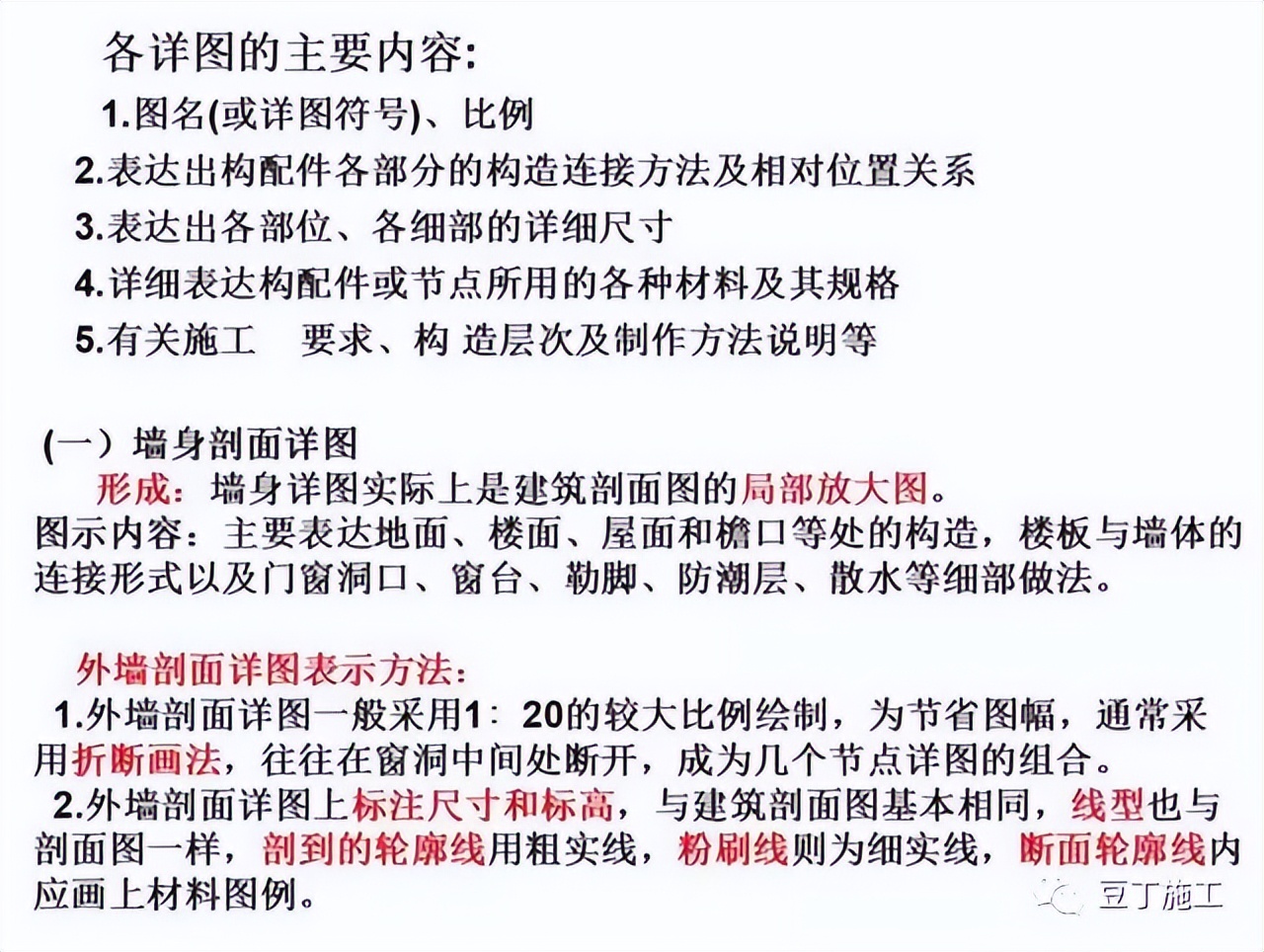

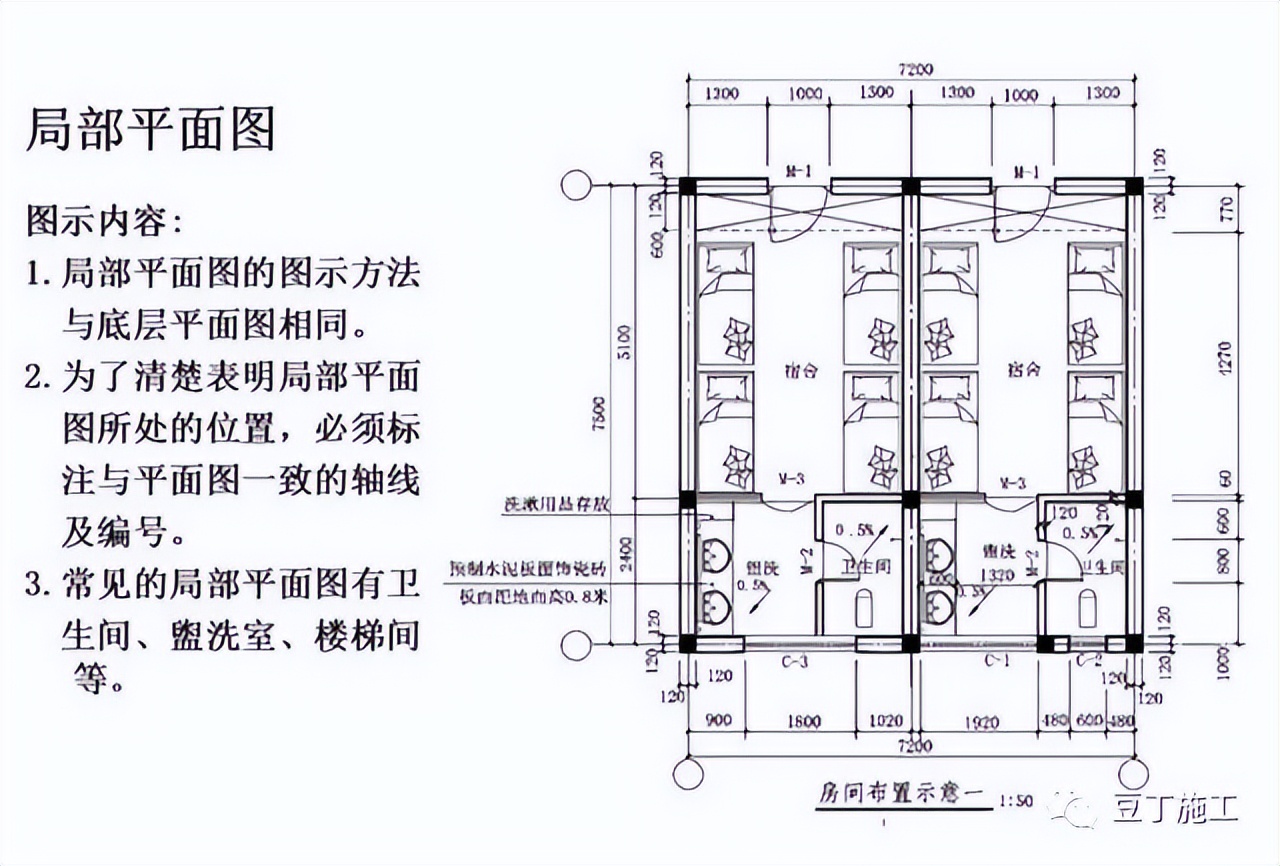

四、实战看图
